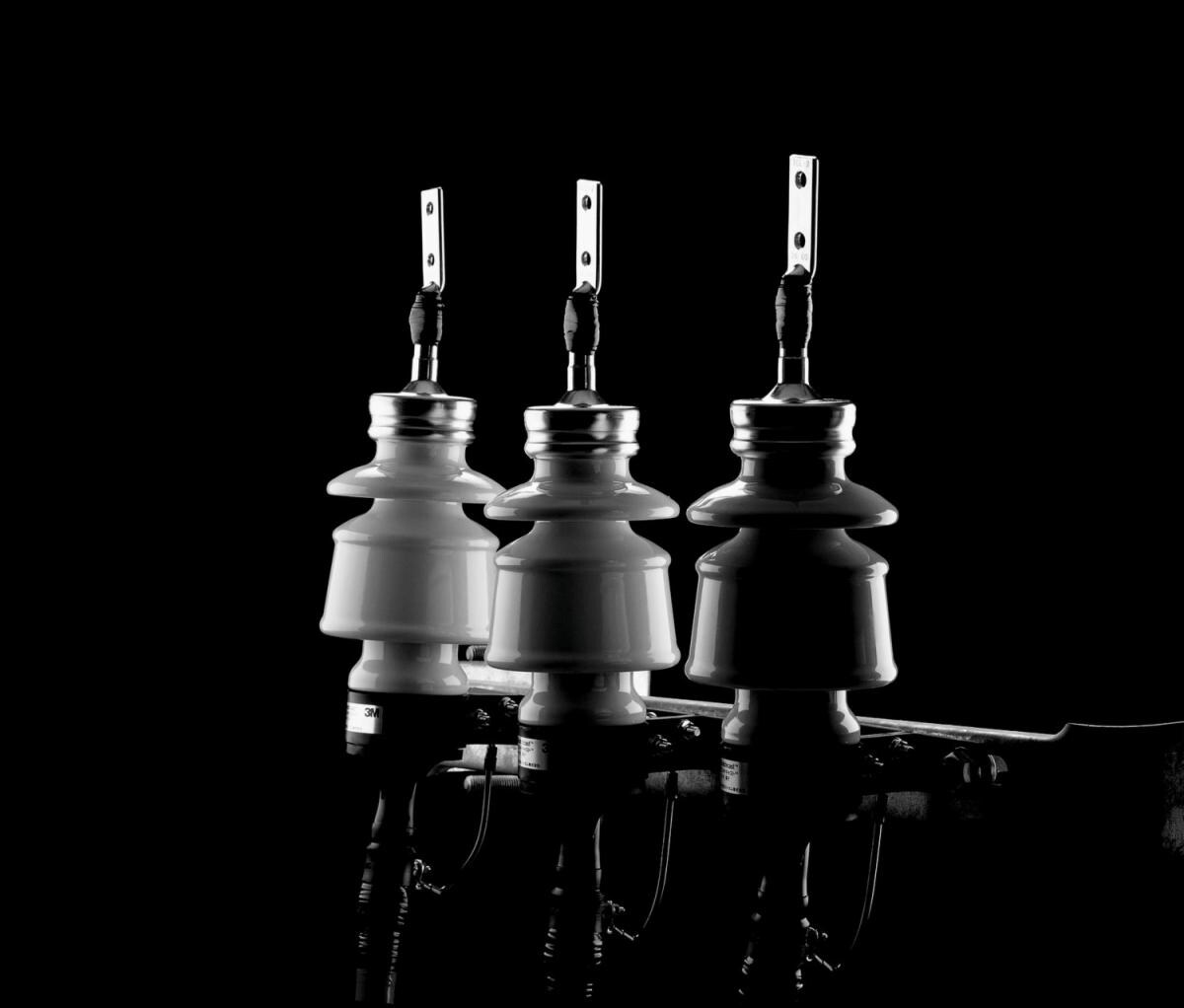

3M™ 関東ハイ-K碍子II-EM 耐塩害終端接続部/カントウHGTシリーズ
- | 製品を選択してください.
仕様
詳細
特長
- 端末本体をケーブルに挿入後、端子を圧着するだけで、ほとんどの作業が完了。テープ巻き箇所も極めて少なく簡単施工。
- 端末本体内部にシリコーングリース(潤滑剤)を内蔵。現場でのシリコーングリース塗布作業が不要なため、手や部材を汚すことなく、スムーズな作業が行えます。
- 端末本体に接地クランプを内蔵。ケーブル挿入と同時に接地処理も完了。
- 端末本体の保護栓がないため、保護栓引抜きの手間がいりません。
- キット構成材料のハロゲンフリー、鉛フリー化をはかり、エコケーブル(EM-CETケーブル)にも使用可能。
東京電力パワーグリッド(株)殿エリア内高圧引込に配線に対応した製品ラインナップです。
JCAA K 1301 「6600V架橋ポリエチレン絶縁電力ケーブル用接続部性能基準」規格取得品の耐塩用差込端末です。従来のJCAA C規格品に比べ、軽量で、テープ巻き工程が少なく作業性に優れます。本体内部のシリコーングリース（潤滑剤）内蔵により、現場でのグリース塗布作業が不要のため、スムーズな作業が行えます。端末本体に接地クランプを内蔵しており、本体にケーブルを挿入するだけで接地処理ができ、半田付け作業が不要で安全です。
参考資料
関連製品
| 電圧 | 6 kV | |||
| 断熱材外径 | 13.5 mm, 17.3 mm, 20 mm | |||
| ケーブル芯数 | 3 | |||
| ブレークアウトブーツ | なし | |||
| ケーブルシールド | テープシールド | |||
| スカートの数 | 2 |
