3Mの省工数コネクタでケーブル結線をよりシンプル、より効率的に
コネクタサンプル プレゼント
コネクタサンプルお申し込み コネクタサンプルお申し込み コネクタサンプルお申し込み

※御同業者様からのご依頼にはお断りする場合が御座います。

  • 施工時間短縮

    圧着コネクタのように1ピン毎にケーブルの被覆を除去する工程や、コンタクトをかしめる工程が必要ありません。

  • 現場施工可能

    現場での施工を考慮した製品設計により、シンプルな加工手順を実現しました。プライヤーで加工が出来、現場での施工に適しています。

  • 専用工具不要

    専用工具は不要です。3Mの省工数コネクタシリーズは全てプライヤーでかしめることが出来るため、新たに工具を購入する必要はありません。

  • 安定した施工品質

    シンプルな施工手順により、安定した品質を実現します。ケーブルを入れて、かしめるだけなので、明文化出来ないコツや熟練度は必要ありません。

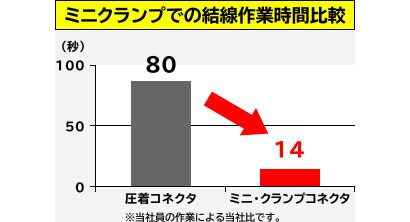

  • ミニクランプでの結線作業時間比較

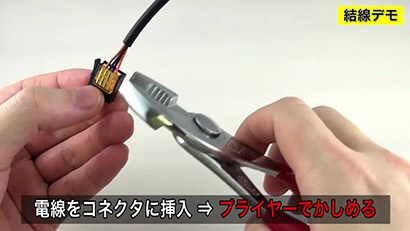

  • ミニ・クランプコネクタ 結線デモ
コネクタサンプルお申し込み コネクタサンプルお申し込み コネクタサンプルお申し込み

※御同業者様からのご依頼にはお断りする場合が御座います。

差し込んでかしめるだけのシンプルな「圧接結線」
差し込んでかしめるだけのシンプルな「 圧線結線」
3Mが提唱する「省工数」

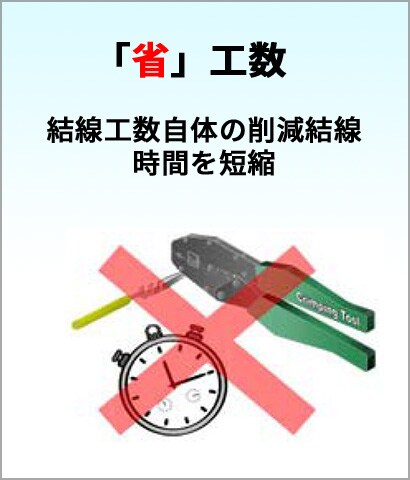

  • 「省」工数 結線工数自体の削減結線時間を短縮

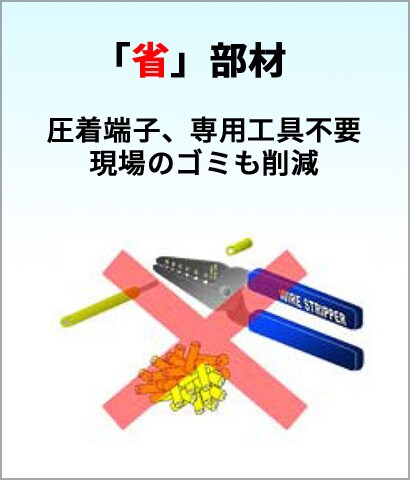

  • 「省」部材 圧着端子、専用工具不要 現場のゴミも削減

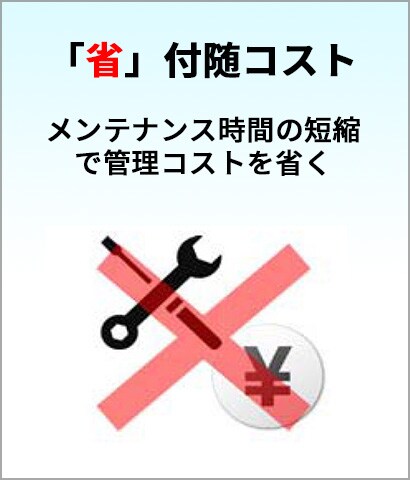

  • 「省」付随コスト メンテナンス時間の短縮で管理コストを省く

省工数コネクタ ラインナップご紹介

ミニ・クランプコネクタ

  • ミニ・クランプコネクタ

    ● 業界標準 e-CON 準拠コネクタ 注1
    ● 専用工具や電線前処理不要、電線を入れてプライヤーでかしめるだけ
    ● AWG#20~#28までの幅広い電線適合範囲
    ● 2mmのコンタクトピッチで大幅な小型化を実現
    ● 透明カバーで電線挿入状態を目視確認可能
    ● 様々な製品バリエーション、極数をラインナップを展開

    注1 e-CON(Easy & Economy Connector):主要なコントローラーメーカー、センサーメーカーおよびコネクタメーカーでセンサーコネクタの標準化を検討・推進しています。その目的は従来のセンサーコネクタの諸課題を解決することにあります。

e-CON

組立手順

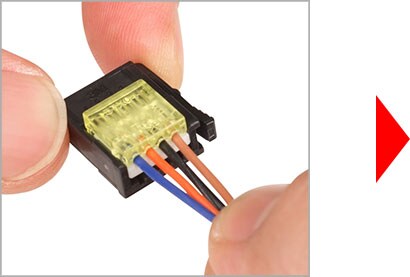

  • ケーブルをコネクタに差し込む

    ケーブルをコネクタに差し込む

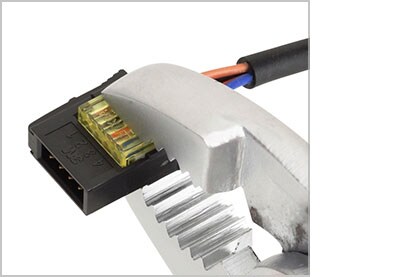

  • プライヤーで圧接し完成

    プライヤーで圧接し完成


産業用RJ45 モジュラープラグ 4極タイプ

  • 産業用RJ45 モジュラープラグ 4極タイプ

    ● 専用工具なしで現場組立が可能な圧接式RJ45モジュラープラグ
    ● Cat5 100M bpsの産業用イーサネットに最適
    ● 堅牢構造でありながら、オフィス用RJ45同等の29mmコンパクトサイズ
    ● 独自のラッチ折れ防止機構

EtherCAT, PROFINET, FL-net

組立手順

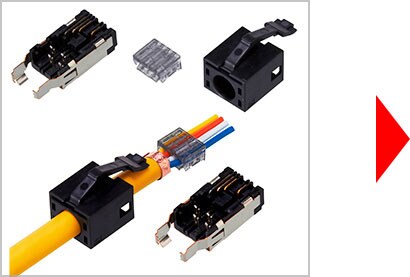

  • ケースを先通しし、カバーに電線を通す

    ケースを先通しし、カバーに電線を通す

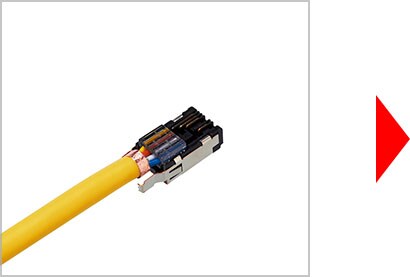

  • 余ったケーブルをニッパーでカットし、ボディパーツにセット

    余ったケーブルをニッパーでカットし、ボディパーツにセット

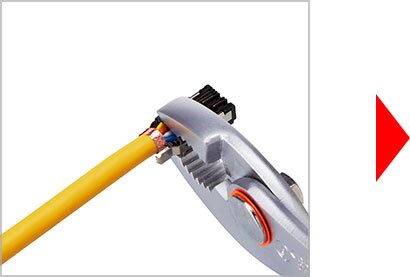

  • プライヤーで圧接

    プライヤーで圧接

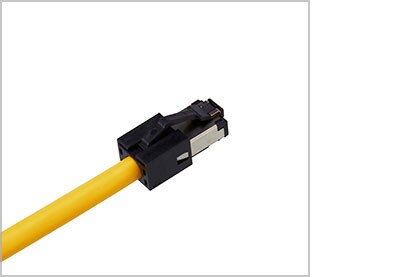

  • ケースを装着し完成

    ケースを装着し完成



リンクコネクタ

  • リンクコネクタ

    ● 特殊治工具不要、電線前処理不要。電線をセットし、プライヤーでかしめる だけの簡単・確実な一括圧接コネクタ
    ● 雌雄同形状のコネクタにより、1種類のコネクタでケーブルの中継やT分岐が可能
    ● 4極シリーズは各種フィールドバスやセンサーコントロールシステムに使用される2.54mmピッチ4芯フラットケーブルに適合
    ● 2極シリーズを新たに追加し、2芯ケーブル用途にも対応
    ● 独自の4点接触構造により、高い接触信頼性を実現

組立手順

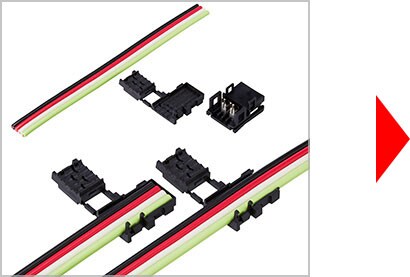

  • コネクタ取り付け部の位置決め ケーブルの途中に付ける際はカバー先端の絶縁パーツを除去

    コネクタ取り付け部の位置決め ケーブルの途中に付ける際はカバー先端の絶縁パーツを除去

  • ケーブルにカバーを装着

    ケーブルにカバーを装着

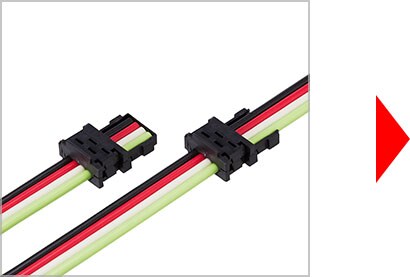

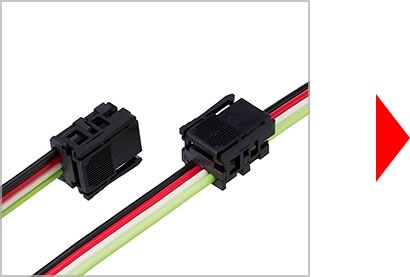

  • ボディパーツを仮止め装着

    ボディパーツを仮止め装着

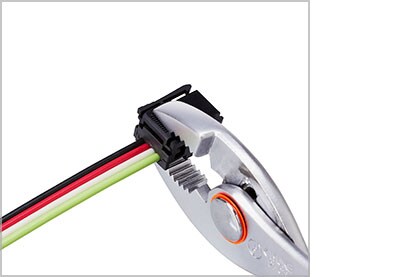

  • プライヤーで圧接し完成

    プライヤーで圧接し完成




パワークランプコネクタ

  • パワークランプコネクタ

    ● CC-Link標準コネクタに準拠
    ● 様々な機器デザインや接続形態に対応した豊富なバリエーション
    ● 専用工具不要、プライヤーで結線作業が可能な一括圧接コネクタ
    ● 0.75mm2の太径ケーブルを簡単・確実に接続可能
    ● 1極あたり最大10Aの許容電流
    ● 極性キーにより誤挿入を防止

CC-Link

組立手順

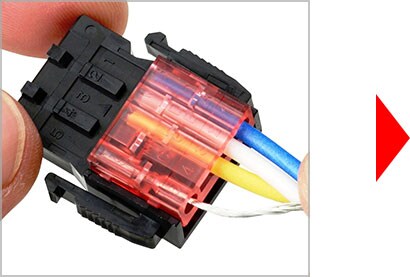

  • ケーブルをコネクタに差し込む

    ケーブルをコネクタに差し込む

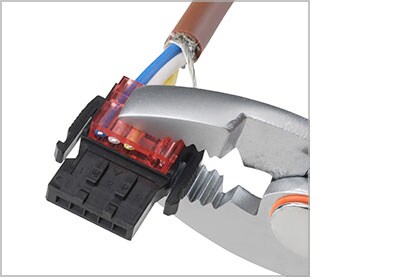

  • プライヤーで圧接し完成

    プライヤーで圧接し完成


コネクタサンプルお申し込み コネクタサンプルお申し込み コネクタサンプルお申し込み

※御同業者様からのご依頼にはお断りする場合が御座います。
