3M カメラケーブルアセンブリ

マシンビジョンのための3M 産業用カメラケーブルアセンブリ

マシンビジョンシステムのための3M 産業用カメラケーブルアセンブリ

お問い合わせはこちら

ファクトリーオートメーションの現在と将来:検査、欠陥検出、計測などの機能は、リアルタイムで反応応答性が必要です。高度なマシンビジョンシステムは、より複雑な情報を捉え、より精細に届けることになります。今まで以上に、マシンビジョンシステムを組むには、より深い専門知識が必要になっています。

3Mのケーブル、コネクタ、ケーブルアセンブリを使用することで、システムコストを抑えつつ、マシンビジョン機器の性能、堅牢性、信頼性を向上させることができます。

私たちの幅広い産業用マシンビジョンソリューションは、信号伝送、電気および機械ケーブルの設計と技術に関する数十年にわたる専門知識に支えられています。そして、私たちのグローバルなネットワークで、必要なケーブルソリューションが常に手の届く範囲にあることを保証します。→必要なケーブルソリューションは常に手の届く範囲にあります。


マシンビジョンケーブルソリューション

私たちのマシンビジョンケーブルソリューションは、高速・高密度I/Oアプリケーションのための3つの主要な業界標準をサポートしています。

  • USB3 Vision®
    • USB ケーブル アイコン

      3Mは、より高機能で、長いケーブル長のUSB3 Visionのケーブルを提供しています。固定ケーブルの場合は10メートル以上(システム要件による)、可動ケーブルの場合は最大7メートルです。また、可動ケーブルは、ケーブルベア摺動屈曲テストで、1000万回から1億回の耐久性を有しています。

      • メーターアイコン

        転送速度
        400MB/s

      • ケーブルアイコン

        ケーブル長
        10m

      • コネクタアイコン

        リアルタイム性
        通常

      • コストアイコン

        システムコスト
        低い

      製品
      3M™ USB3 Vision 産業用カメラケーブルアセンブリ, 1U30Gシリーズ
      3M™ USB3 Vision 産業用カメラケーブルアセンブリ, 1U30Eシリーズ
      3M™ USB3 Vision 産業用カメラケーブルアセンブリ, 1U30Aシリーズ
      3M™ USB3 Vision 産業用カメラケーブルアセンブリ, 1U30Sシリーズ

      複数カメラへの接続性 標準PCインターフェース 追加ハードウエア システム構成の容易さ
      優れている 可能 不要 高い
  • カメラリンク®
    • カメラリンクケーブルアイコン

      カメラリンク標準の発起人の一人として、3Mはミニチュアデルタリボン(MDR)およびシュランクデルタリボン(SDR)ボードマウントコネクタを含む幅広い製品群を有しており、カメラリンクおよびPoCL用のMDRおよびSDRケーブルアセンブリも提供しています。

      • メーターアイコン

        転送速度
        225 MB/s (Base)
        680 MB/s (Full)

      • ケーブルアイコン

        ケーブル長
        8-10m

      • コネクタアイコン

        リアルタイム性
        優れている

      • コストアイコン

        システムコスト
        高い

      製品
      3M™ カメラリンク産業用カメラケーブルアセンブリ, MDR, 14x26 シリーズ
      3M™ カメラリンク産業用カメラケーブルアセンブリ, MDR, 1WL26 シリーズ
      3M™ カメラリンク産業用カメラケーブルアセンブリ, MDR/SDR, 1Mx26-x5xx シリーズ
      3M™ カメラリンク産業用カメラケーブルアセンブリ, MDR/SDR, 1Mx26-xFxx シリーズ
      3M™ カメラリンク産業用カメラケーブルアセンブリ, SDR, 1Sx26-x1xx シリーズ

      複数カメラへの接続性 標準PCインターフェース 追加ハードウエア システム構成の容易さ
      標準 不可 必用 低い
  • CoaXPress®
    • CoaXPress ケーブルアイコン

      CoaXPressインターフェースは、転送速度の速いアプリケーションに優れており、長距離伝送も対応可能です。3Mは、CoaXPress 2.0標準を満たす可動屈曲耐久性のある2種類のケーブルを提供しています。

      • メーターアイコン

        転送速度
        600 MB/s (CXP6)
        1.2 GB/s (CXP12)

      • ケーブルアイコン

        ケーブル長
        10-35m

      • コネクタアイコン

        リアルタイム性
        優れている

      • コストアイコン

        システムコスト
        高い

      製品
      3M™ CoaXpress 産業用カメラケーブルアセンブリ, 1CXx-xx-OGシリーズ
      3M™ CoaXpress 産業用カメラケーブルアセンブリ, 1CXx-xx-OSシリーズ

      複数カメラへの接続性 標準PCインターフェース 追加ハードウエア システム構成の容易さ
      標準 不可 必用 低い

3Mマシンビジョンソリューションの特性比較

  USB3 Vision® カメラリンク® CoaXPress®
転送速度 400 MB/s 225 MB/s (Base)
680 MB/s (Full)
600 MB/s (CXP6)
1.2 GB/s (CXP12)
ケーブル長 10m 8-10m 10-35m
複数カメラへの接続性 優れている 標準 標準
標準PCインターフェース 可能 不可 不可
追加ハードウエア 不可 必用 必用
リアルタイム性 通常 優れている 優れている
システム構成の容易さ 高い 低い 低い
システムコスト 低い 高い 高い

リソース

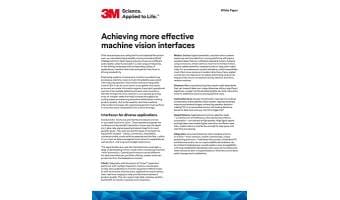

  • マシンビジョンホワイトペーパー
    ホワイトペーパー:最適なマシンビジョンインターフェース (PDF, 189 KB)
  • USB3 Vision 産業用カメラケーブルアセンブリカタログ
    3M™ USB3 Vision 産業用カメラケーブルアセンブリ (PDF, 2.9 MB)

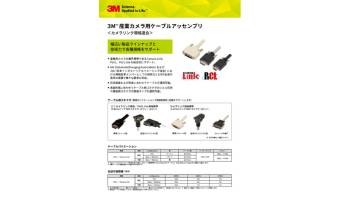

  • 産業用カメラリンクケーブルカタログ
    3M™ 産業用カメラリンクケーブルカタログ (PDF, 763 KB)

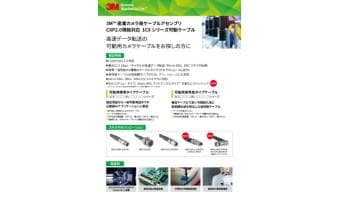

  • CoaXPress 産業用カメラ 1CX カタログ
    3M™ CoaXPress 産業用カメラケーブルアセンブリ 1CX シリーズ (PDF, 1.4 MB)
