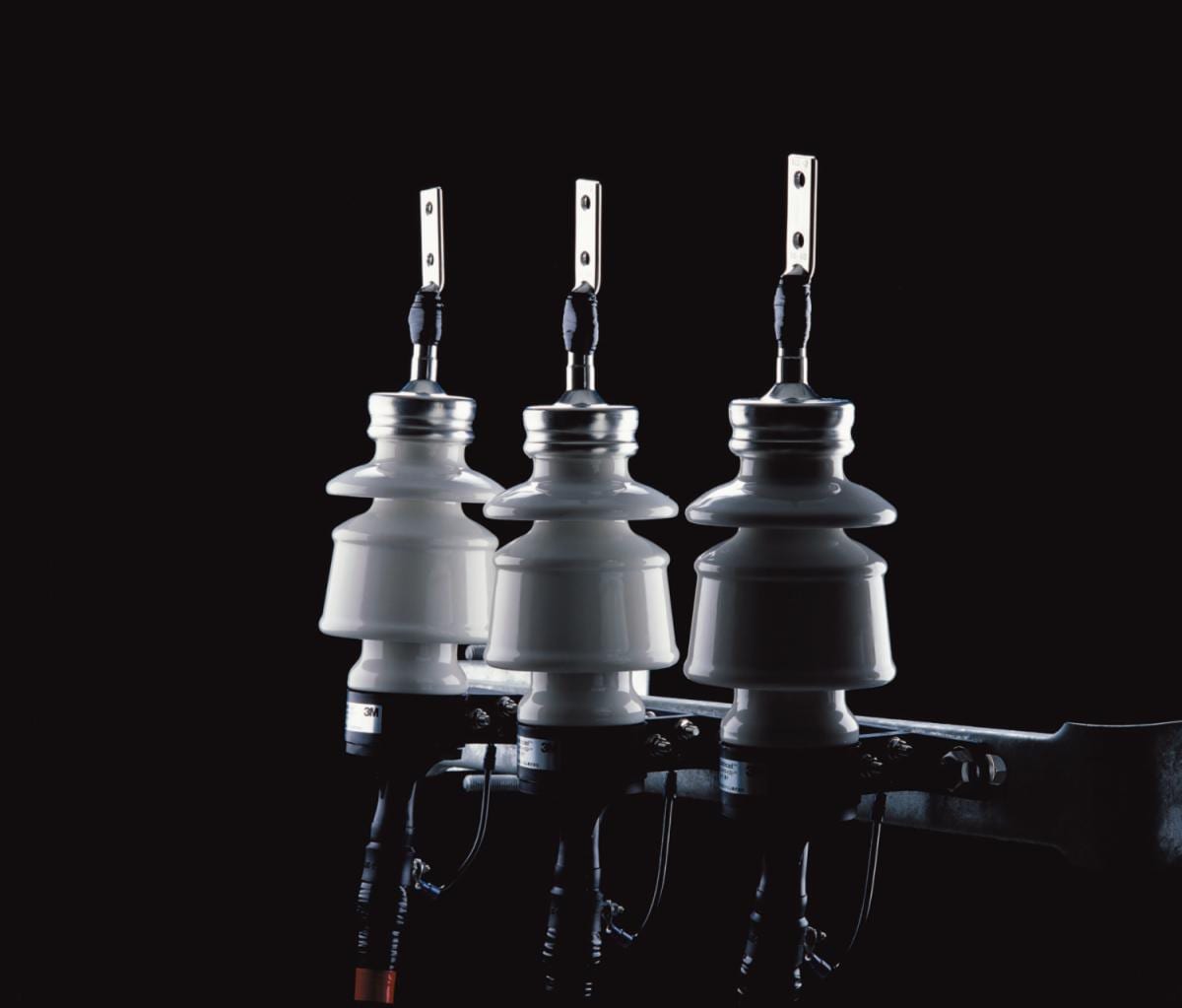

3M™ ハイ-K碍子II-EM HG3/HGTシリーズ

  • 複数製品あり
  • | 製品を選択してください.

軽量、コンパクトで柱上での作業性を一新。

端末本体をケーブルに挿入後、端子を圧着するだけで、ほとんどの作業が完了。テープ巻き箇所も極めて少なく簡単施工。

端末本体内部にシリコーングリース(潤滑剤)を内蔵。現場でのシリコーングリース塗布作業が不要なため、手や部材を汚すことなく、スムーズな作業が行えます。

もっと詳細を見る
よく見られている資料
PDF (1) Copy 26SDS (PDF, 0B)

詳細

特長
  • 軽量、コンパクトで柱上での作業性を一新。
  • 端末本体をケーブルに挿入後、端子を圧着するだけで、ほとんどの作業が完了。テープ巻き箇所も極めて少なく簡単施工。
  • 端末本体内部にシリコーングリース(潤滑剤)を内蔵。現場でのシリコーングリース塗布作業が不要なため、手や部材を汚すことなく、スムーズな作業が行えます。
  • 端末本体に接地クランプを内蔵。ケーブル挿入と同時に接地処理も完了。
  • 端末本体の保護栓がないため、保護栓引抜きの手間がいりません。
  • キット構成材料のハロゲンフリー、鉛フリー化をはかり、エコケーブル(EMケーブル)にも使用可能。

長年にわたって実績を誇る3M独自のプレハブ端末を改良・モデルチェンジ。現場でのグリース(潤滑剤)塗布工程が不要のため、作業性の大幅な向上を実現。エコケーブルにも対応。

軽量、コンパクトで柱上での作業性に優れた耐塩用碍子端末です。CVT(14~100mm2)、CV3心(14~60mm2)ケーブルに適用し、引込端末用途として最適です。本体内部のシリコーングリース(潤滑剤)内蔵により、現場でのグリース塗布作業が不要のため、スムーズな作業が行えます。端末本体に接地クランプを内蔵しており、本体にケーブルを挿入するだけで接地処理ができ、半田付け作業が不要で安全です。

特性

参考資料

関連製品

電圧 6 kV
断熱材外径 17.3 mm, 32.7 mm, 20 mm, 15.3 mm
ケーブル芯数 3
ブレークアウトブーツ なし
ケーブルシールド テープシールド
スカートの数 2
