3M™ ダイノック™ フィルム DGシリーズ ( デザインガラスフィルム )とは?

ガラスの質感はそのままに3M™ ダイノック™ フィルムの多彩なデザインを表現出来ます。​
デザインガラスフィルムの柄面(印刷面)に粘着剤があります。剥離紙を剥がして、ガラスに貼り付けることで3M™ ダイノック™ フィルムのデザインガラスが完成します。アクリル板等のプラスチック素材にも貼り付けできます。

  • ガラスを通して多彩なデザインを表現するガラス用化粧塩ビシート

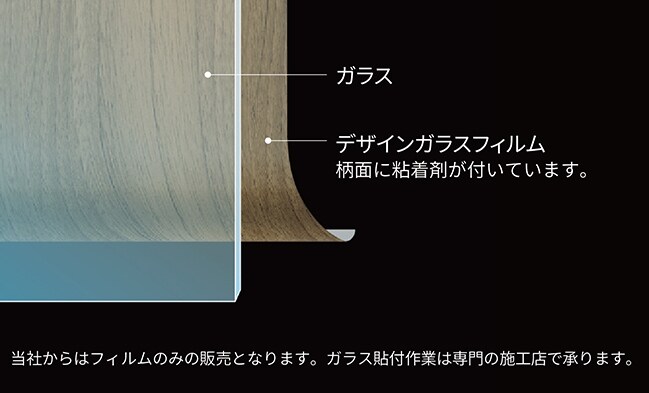

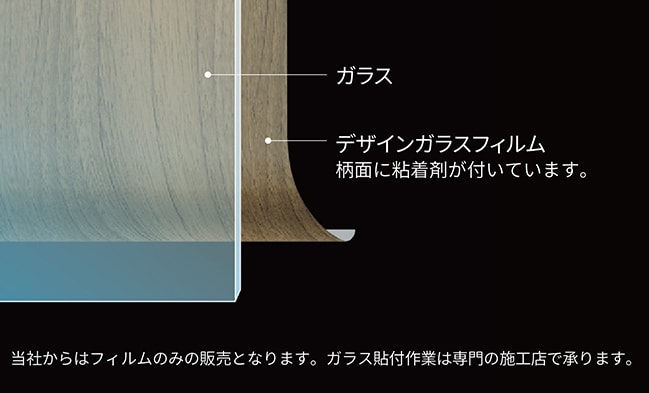

    ガラスへの貼り付けイメージ

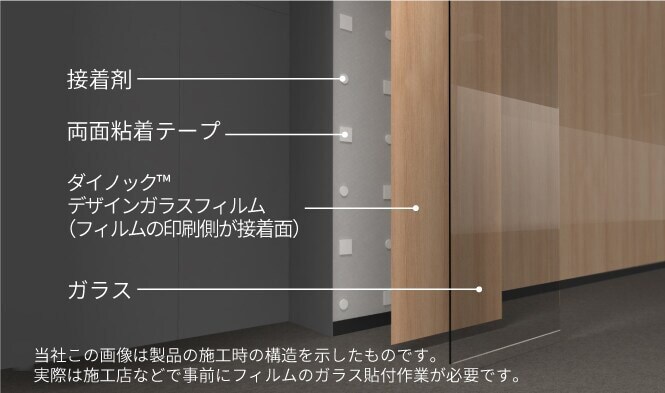

  • 壁面への施工イメージ

    壁面への施工イメージ

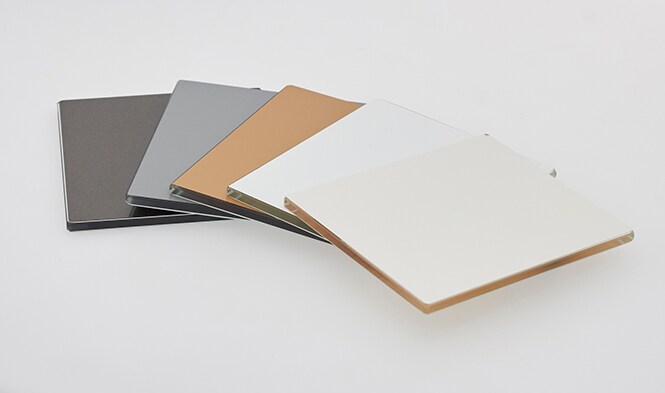

  • 3M™ ダイノック™ フィルム DGシリーズ ( デザインガラスフィルム )
    ガラスの質感はそのままにダイノック™ フィルムの多彩なデザインが表現できます。

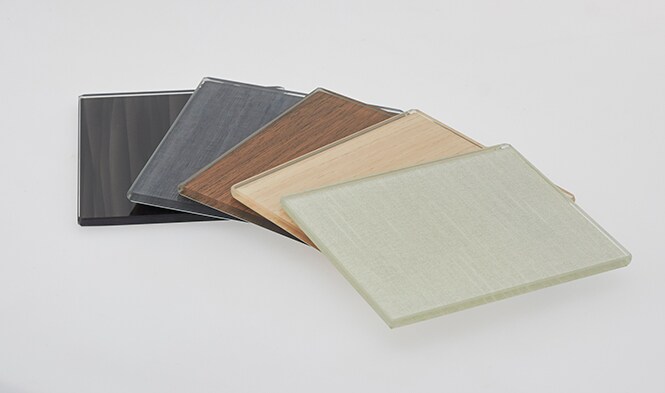

  • 3M™ ダイノック™ フィルム DGシリーズ ( デザインガラスフィルム )

    フィルムの裏面に柄はありませんので、裏面が見える用途での使用は推奨していません。


3M™ ダイノック™ フィルム DGシリーズの施工事例

  • リンクスクエア新宿


    リンクスクエア新宿 品番:FW-1023 DG加工(特注品)
    扉の両サイド壁面に施工

  • ニトリ渋谷


    ニトリ渋谷公園通り店 品番:ST-1587DG
    テーブル天板に施工


リンクスクエア新宿

ニトリ渋谷

選定にあたってのご注意

  • 3M™ ダイノック™ フィルムの柄面(意匠面)に粘着材があり、ガラスに貼り付けて、ガラス越しに意匠を見せる内装用の製品です。
  • 内装用途として設計されており、直射日光が当たる箇所や屋外および屋外に面した部位にはお勧めしません。
  • 品番により隠ぺい性が異なり、フィルム越しに壁面が見える場合やフィルムのムラが見える場合があります。背後が明るい箇所や、側面から光が背後に入る場合などでは、事前に隠ぺい性が十分か確認してください。
  • 突き付け貼りを行う際は柄合わせが難しいので、事前に柄合わせのずれが許容できるか確認してください。または突き付け貼りを避け、ガラスの割り付けを変更することをお勧めします。
  • ガラスへの貼り付けを目的とした製品ですが、JIS A 5759 : 2016 に定める飛散防止機能はありません。
  • アクリルやポリカーボネートなどのプラスチックに貼付可能です。この場合には不燃認定に該当しません。
  • 頻繁に水分と接触する場所(水中、温泉、サウナ、温水プールなど)での使用はお勧めしません。
  • 常時高温になる環境や、密閉空間など熱がこもりやすい場所への施工はできません。
  • 接着力が強く剥離しにくいため、ガラス以外の基材に施工した場合に貼り替えが困難となります。貼り替えが必要な部位への施工はしないでください。
  • ロットにより色柄に多少の差異が生じることがありますので、同一面には同一ロットを使用してください。

施工にあたってのご注意

通常の 3M™ ダイノック™ フィルムや3M™ ファサラ™ ガラスフィルム、 3M™ ウインドウフィルムとは施工方法が異なりますので、施工にあたっては以下の点にご注意ください。

  • ガラス専用の装置による機械貼りをしてください。フィルムとガラスとの接着力を確保し、フィルムとガラスとの間への異物混入を避けてください。
  • 手作業による貼り合わせを行う場合は、工場等の異物が混入しにくい環境で行い、水貼りをする場合は、完全に乾燥したことを確認した後に、現地に搬入することを推奨します。 水残り部分が乾燥後もシミのようになり意匠を悪化させる可能性があります。
  • 現地での施工は前述の異物混入の他に、水残りの不具合(フィルムとガラスの間に施工液が僅かに残り、小さな水泡となりガラス面が曇って見える現象)が生じる可能性があるため 避けてください。
  • ガラス壁装材用途として使用する際に、水残りがあるとガラスとの接着が不十分で、据え付け施工後にガラスの自重でフィルムが剥がれる危険がありますので、十分に乾燥させて ください。保管環境にもよりますが、貼付後1週間以上をお勧めします。
  • 施工液にアルカリ系洗剤を使用した場合、粘着剤が黄変する可能性があります。必ず中性洗剤をご使用ください。

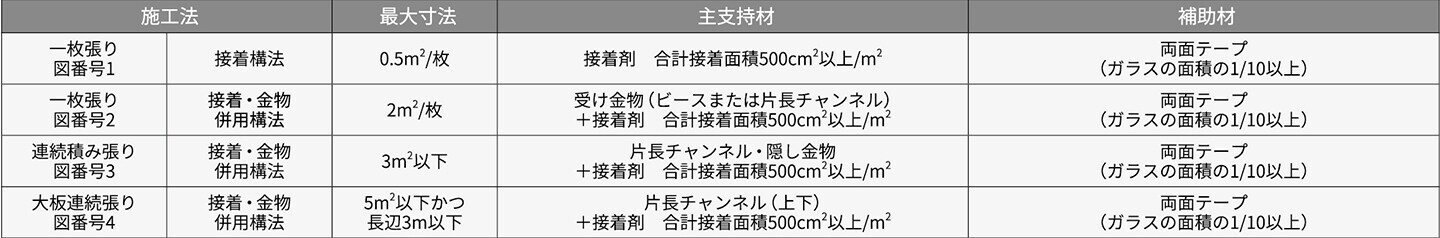

ガラス壁装材としての一般的な施工法

上記の表は、JASS-17(日本建築学会・建築工事標準仕様書17番・ガラス工事、2003年12月1日第4版)を引用しています。


副資材について

施工にあたっては下記の副資材のご使用を推奨します。これ以外のものを使用すると、フィルムが変色する場合があります。

接着剤 セメダイン POSシールマルチ ライトグレー
両面粘着テープ 積水化学工業 スポンジテープ#2310

製品仕様

2021年6月3日より、DGシリーズ(DG-)は品番が変更となっておりますのでご注意ください。詳しくはこちら(PDF, 446 KB)

材質:ガラス専用粘着剤付塩化ビニル樹脂

品番 ロールサイズ 材料設計価格
PS-DG W 1,220mm x L 25m ¥7,600 / ㎡
FA-DG, ST-DG W 1,220mm x L 25m ¥12,700 / ㎡
ME-DG, PA-DG, RT-DG W 1,220mm x L 25m ¥13,800 / ㎡

写真はガラスに貼ったものです。当社からはフィルムのみの販売となります。ガラス貼付作業は専門の施工店で承ります。
特殊掛率品です。
