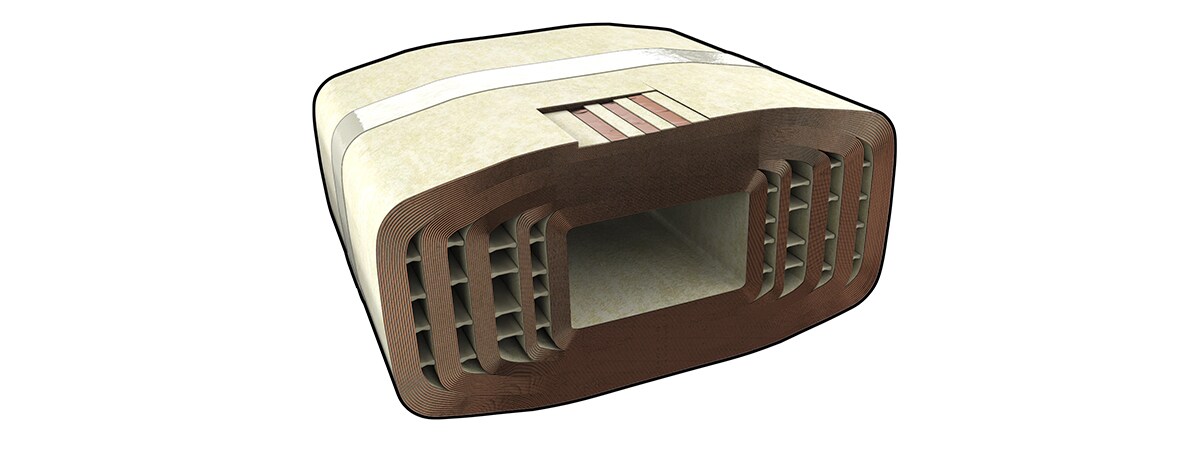

箔巻き変圧器

  • OVDT Foil Flex Insulation for Foil-Wound Transformers

外装ラップ /ウィンドウ絶縁 / 接地絶縁

金属箔層

ターン絶縁

押さえ込みテープ

箔巻き間絶縁

コアチューブ/接地絶縁

乾式箔巻き用絶縁紙

要求耐熱特性 要求される絶縁厚さ 推奨製品 変圧器容量と過負荷能力/絶縁性 熱伝導性 巻線工程の要件/絶縁性 機械的強度 高信頼性/絶縁性 長期耐電圧性 価格
200℃ 最大 2 to 20 mil 3M™ タフクイン絶縁紙 Better Better Good Best
220℃ 最大 3 to 15 mil 3M™ サーマボルト絶縁紙 Best Better Best Better
  • * フィルムを使うことに問題のないお客様は、これらの材料にポリエステルフィルムをラミネートすることで、機械的/電気的特性を向上させることができます。
