漏水検知の原理
3Mの漏水検知システムの検知方法は漏水センサー電極間の抵抗を検出する方式です。導電性のある漏液そのものが電極間に付着することによる抵抗変化から漏水の有無を判断します。漏水センサーには電圧が印加されており、漏水センサー電極間に水があると微弱電流が流れ、それが増幅されることで警報を発します。
-

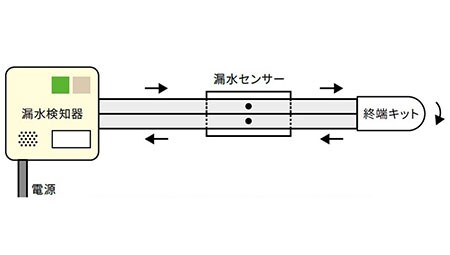

通常時
-

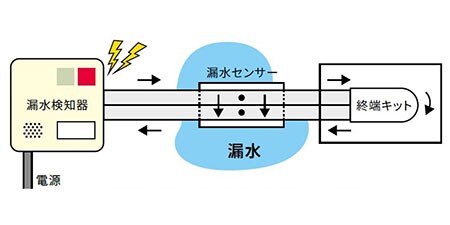

漏水発生時
（警報ランプとブザー） -

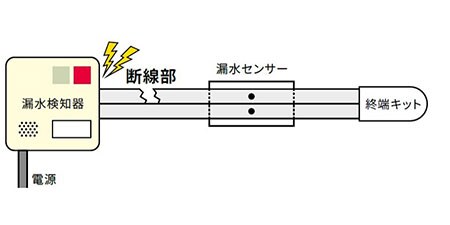

断線発生時
（警報ランプとブザー）
検知器は利用されるシーンや用途に応じて検知点数や機能など、最適なモデルをお選びいただけます。基本的な機能としては警報ブザー、警報ランプ、外部警報器への出力機能が備わっており、モデルによってセンサー断線警報機能が備わっています。また、いち早く漏水個所を特定しなければならない用途には、漏水検知位置が番号で表記される「位置検知型漏水検知器（WR-MPF）」をお勧めいたします。
-

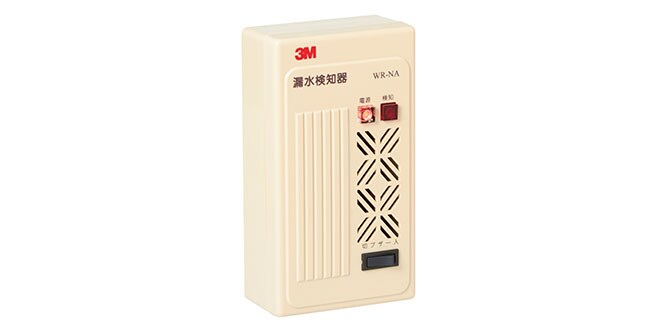

WR-NA
１点検知型 -

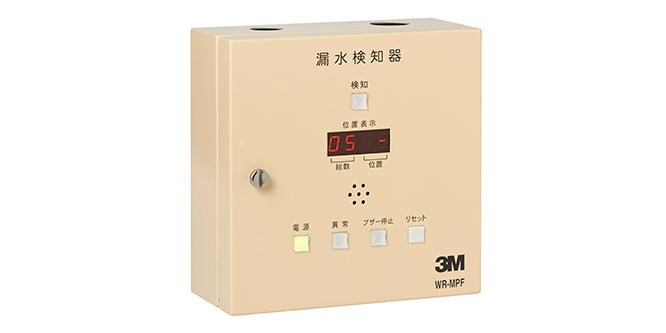

WR-MPF
位置検知型
WR-M12-NW
複数点検知型

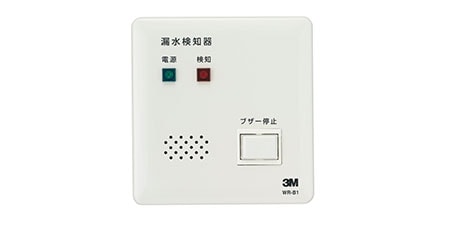

WR-B1
壁埋め込み型
WL-AD-2002-A
装置組込型

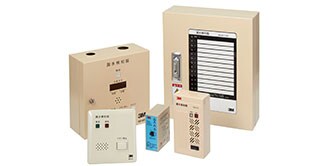

検知器 製品詳細
| 型番 | 検知点数 | 使用可能なセンサー | 機能 | 主な用途 |
|---|---|---|---|---|
| WR-NA （1点検知型） |
1点 |
■帯センサー（B-3P、S-1F、S-1FP） ■ポイントセンサー（PS-1R、PS-2） |
■警報ブザー/ランプ、外部出力 ■センサー断線警報（別途、終端キットが必要） |
■ビル、店舗、工場 ■水を使用する装置や設備周り |
|
WR-M12-NW （複数点検知型） |
12点 |
■帯センサー（B-3P、S-1F、S-1FP） ■ポイントセンサー（PS-1R、PS-2） |
■警報ブザー/ランプ、外部出力 ■センサー断線警報 |
■複合施設、大型ビル、工場 ■データセンター |
|
WR-B1 （壁埋め込み型） |
1点 |
■帯センサー（B-3P） ■ポイントセンサー（PS-1R、PS-2） |
■警報ブザー/ランプ、外部出力 | ■マンション等の住居 |
|
WR-MPF （位置検知型） |
最大40点 | ■帯センサー（B-5P-EM） |
■警報ブザー/ランプ、外部出力 ■漏水個所の位置検知機能 |
■複合施設、大型ビル、工場 ■データセンター、半導体や液晶工場 |
|
WL-AD-2002-A （装置組込型） |
1点 |
■帯センサー（B-3P、S-1F、S-1FP） ■ポイントセンサー（PS-1R、PS-2） |
■警報ランプ、外部出力 ■センサー断線警報 |
■複合施設、大型ビル、工場 ■データセンター |
-

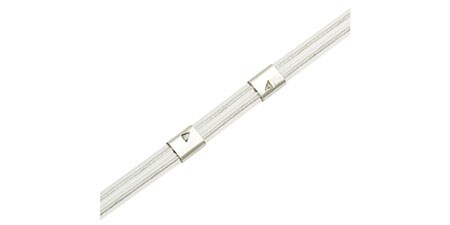

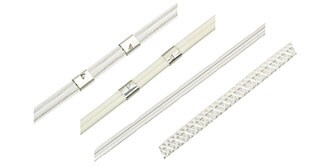

帯センサー B-3P
-

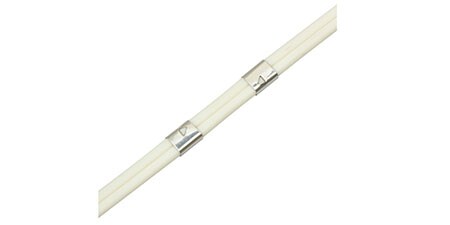

帯センサー B-5P-EM
-
帯センサー S-1F
-

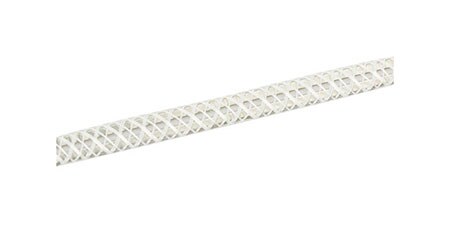

帯センサー S-1FP
-

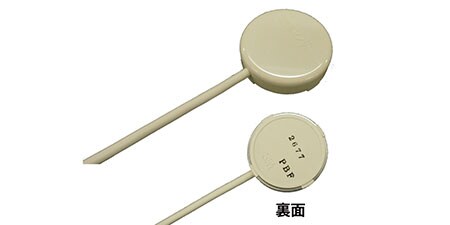

ポイントセンサー PS-1R
-

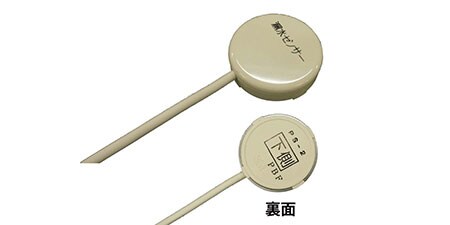

ポイントセンサー PS-2
漏水センサー 製品詳細
| 型番 | 形状 | 対応可能な検知器 | 特長 | 使用可能な終端キット （断線警報機能を使う場合） |
推奨固定具 |
|---|---|---|---|---|---|
| B-3P | 帯センサー |
■WR-NA（一点検知型） ■WR-M12-NW（複数点検知型） ■WR-B1（壁埋め込み型） ■WL-AD-2002-A（装置組込型） |
■床敷設用 ■センサー断線検知（別途、終端キットを接続） ■比較的に温湿度変化が大きい場所でも使用可能 ■塩酸や硫酸なども検知が可能 |
■TR-820（別売り） ■TR-1（WL-AD-2002-Aに同梱） |
■SS-1 ■SS-5 |
| B-5P-EM | 帯センサー | ■WR-MPF（位置検知型） |
■床敷設用 ■位置検知タイプ ■センサー断線検知（別途、終端キットを接続） |
■TR-PF（WR-MPFに同梱） |
■SS-1 ■SS-5 |
| S-1F | 帯センサー |
■WR-NA（一点検知型） ■WR-M12-NW（複数点検知型） ■WL-AD-2002-A（装置組込型） |
■床敷設用 ■高感度センサー ■センサー断線検知（別途、終端キットを接続） ■ごく少量の水や溶剤等の漏れを早期に検知可能 |
■TR-820（別売り） | ■SS-6 |
| S-1FP | 帯センサー |
■WR-NA（一点検知型） ■WR-M12-NW（複数点検知型） ■WL-AD-2002-A（装置組込型） |
■配管敷設用 ■センサー断線検知（別途、終端キットを接続） |
■TR-820（別売り） | ■SS-1 |
| PS-1R |
ポイント センサー |
■WR-NA（一点検知型） ■WR-M12-NW（複数点検知型） ■WR-B1（壁埋め込み型） ■WL-AD-2002-A（装置組込型） |
■床敷設用 ■ポイント検知 ■センサー断線検知（終端キット内蔵） ■洗濯機や水回りの配管下などに最適 |
※PS-1Rに予め内蔵 | ■SS-1 |
| PS-2 |
ポイント センサー |
■WR-NA（一点検知型） ■WR-M12-NW（複数点検知型） ■WR-B1（壁埋め込み型） ■WL-AD-2002-A（装置組込型） |
■床敷設用 ■ポイント検知 ■センサー断線検知（終端キット内蔵） ■洗濯機や水回りの配管下などに最適 |
※断線検知機能無し | ■SS-1 |

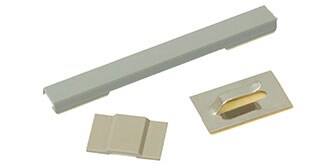

固定具（ステッカー）は3M製センサーを確実に固定できます。両面粘着テープ付き。表面がきれいで滑らかな場場所で設置してください。
-

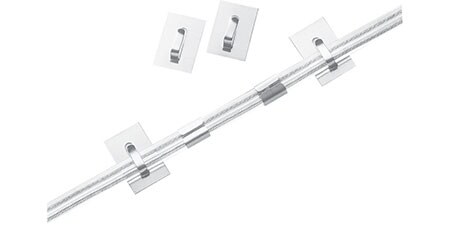

SS-1
-

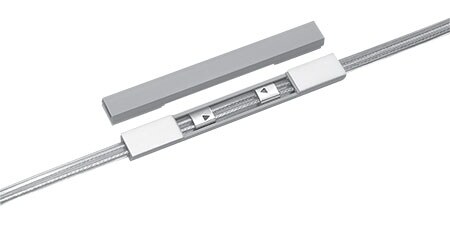

SS-5
-

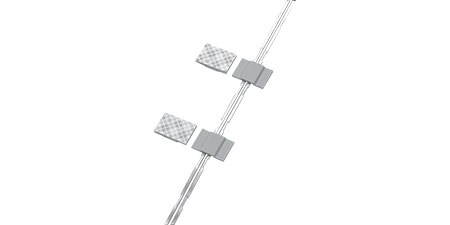

SS-6
固定具 製品詳細
| 品番 | 材質 | 対応可能なセンサー | 備考 |
|---|---|---|---|
| SS-1 | ステンレス |
■帯センサー（B-3P、B-5P-EM、S-1FP） ■ポイントセンサー（PS-1R、PS-2） |
■B-3PとB-5P-EMを金属面への敷設する場合はSS-5をご使用ください。 |
| SS-5 | 塩化ビニル | ■帯センサー（B-3P、B-5P-EM） | ■金属面、人に踏まれやすい面、埃の多い面への敷設向き。 |
| SS-6 | ABS樹脂 | ■帯センサー（S-1F) | ■S-1F専用の固定具です。 |
漏水検知システムの施工例
漏水検知器と漏水センサーの組合せを使い分けることで漏水や液漏れが想定される様々なシーンに対応することができます。3Mの漏水検知システムは配管や水回り、液剤を使用する装置からの漏水や漏液を早期に、かつ確実に検知し、検知器からの警報により管理者や居住者にお知らせすることができます。
-

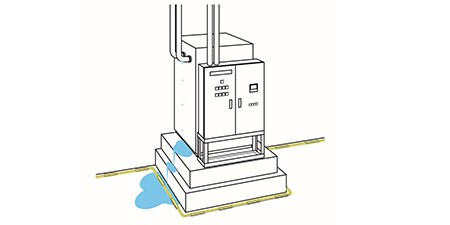

装置周りに帯状の
検知センサーを敷設 -
配管に帯状の
検知センサーを敷設 -

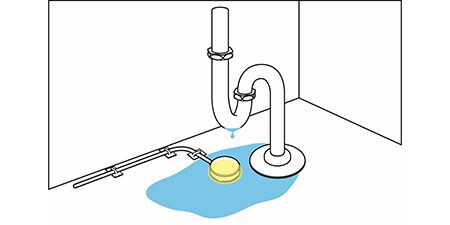

水道周りに
ポイントセンサーを敷設
カタログ・技術資料
製品毎のより詳細な技術情報はこちらからダウンロードいただけます。
■解説書：3M漏水検知システムの選定や使用、施工等に関する総合的なガイドブック
■仕様書：製品の仕様や内部構造、寸法等に関する資料およびデータ
■取扱説明書：製品の取り扱いの注意事項や保守等に関する資料
【検知器】
【漏水センサー】帯センサー
※3M™ 漏水センサー B-5P-EMは検知器WR-MPF専用のセンサーのため、仕様書はございません。
仕様の詳細については検知器WR-MPFの仕様書をご参照ください。
【漏水センサー】ポイントセンサー
【固定具（ステッカー）】
【漏水センサー】帯センサー
※3M™ 漏水センサー B-5P-EMは検知器WR-MPF専用のセンサーのため、取扱説明書はございません。
取り扱いの詳細については検知器WR-MPFの取扱説明書をご参照ください。
【漏水センサー】ポイントセンサー
よくあるご質問（FAQ）
弊社お客様窓口へお寄せいただいたご質問の中から、特に多かったQ&Aをまとめました。
下記の質問部分をクリックすると、その答えをご覧いただけます。
※こちらで解決できないご確認事項は「漏水検知システム解説書」をご参照いただくか、下記のお問い合わせ窓口の方へご連絡をお願いいたします。
＜検知器＞
-
漏水検知システムはクリーンルームでも使用可能ですか？
3M漏水検知システムは通常の使用において発塵（はつじん）するような材料はしようしておりませんので、クリーンルームでも使用が可能です。
-
検知器本体1台に対して、種類の違うセンサーを接続することは可能ですか？
1台の検知器に対し並列接続等行いたい場合は、同じ種類のセンサーをご使用下さい。
-
3Mの検知器に他社製のセンサーを接続して使用することは出来ますか？
3M漏水検知システムは3M製の検知器・センサー・ステッカーで構成されているシステム製品となります。他社品との評価をしておりませんので、他社品との併用はお控えください。
-
3M漏水検知システムの見積を取りたいが、どこに問い合わせれば良いですか？
お手数をおかけいたしますが、お見積りはお取引のある電材関連商社へお問い合わせください。
-
漏水検知器の推奨交換時期は？
推奨交換時期は特に定めていませんが、年1～2回定期検査をして判断いただくことを推奨いたします。
-
終端キットTR-1の単品販売はしていますか？
TR-1は検知器WL-AD-2002-Aの同梱品です。単品販売はしておりません。
-
終端キットTR-PFは単品販売はしていますか？
TR-PFは検知器WR-MPFの同梱品です。単品販売はしておりません。
-
WR-B1にポイントセンサーPS-1RおよびPS-2は何個まで取り付けられますか？
PS-1Rであれば並列に3個まで取り付け可能、またPS-2は並列に6個まで取り付け可能です。ただし、水漏れが起きている個所の位置判別がつかないため、センサー敷設場所への確認が必要です。
-
WR-NAにポイントセンサーPS-1RおよびPS-2は何個まで取り付けられますか？
PS-1Rであれば並列に3個まで取り付け可能、PS-2は並列に6個まで取り付け可能です。ただし、水漏れが起きている個所の位置判別がつかないため、センサー敷設場所への確認が必要です。※WR-NAにPS-1Rを複数接続した場合、センサー断線検知機能は使用不能になりますのでご注意ください。
-
漏水検知システムで誤報が出る場合があると聞いたが、どういう場合に誤報が出るのか？
一概には言えませんが、センサーに溜まったほこりが吸湿したり結露することによって誤報が出るという事例が多くあります。
＜漏水センサー＞
-
帯センサーおよびポイントセンサーで溶剤の検知は可能ですか？
導電性のある溶剤であれば検知が可能です。水酸化ナトリウム水溶液（1g/1ml）、アンモニア水（25%）、リン酸（85％）、硝酸（61％）、硫酸（96％）、塩酸（35％）、フッ酸（46％）の検知可否と耐久性を確認しております。詳細につきましては「漏水検知システム解説書（P.7）」をご参照下さい。※B-3PやS-1Fセンサーは塩ビ（被覆）とステンレス（心線、電極）を使用しているので、硫酸のような溶剤が付着した場合、材料を侵します。すぐに拭き取れば問題ございませんが、長時間付着するとセンサーの交換が必要になるのでご注意ください。
-
帯センサーおよびポイントセンサーで純水の検知は可能ですか？
超純水そのものは電気を通さないため検知が出来ません。ただし、床に垂れた純水は汚れで純水で無くなるため検知可能です。なお、純水を検知する場合はS-1Fを推奨いたします。
-
帯センサーおよびポイントセンサーで油の検知は可能ですか？
油の検知は出来ません。センサーは電流が流れることによって警報を出す仕組みとなっておりますが、 油は電気を通さないため検知は出来ません。
-
帯センサーおよびポイントセンサーの耐用年数はどれくらいですか？
漏水センサーの耐用年数（寿命、推奨交換時期）は敷設される環境に大きく左右されます。環境が良い所に布設した場合は10～15年、環境が悪い所は5～10年、特に環境が悪い所（溶剤を検知している等）は1～5年を目安としてください。定期的に目視での劣化確認をいただけますようお願いいたします。
-
ポイントセンサーPS-1RとPS-2の違いは？
外見は同じですが内部回路が異なります。PS-1Rは破断線検知機能対応、PS-2は断線検知機能“非”対応となります。
-
帯センサー（B-3P、S-1F、S-1FP）に極性はありますか？
帯センサー（B-3P、S-1F、S-1FP）に極性は無く、２本の線の扱いは同じになります。
-
ポイントセンサー（PS-1R、PS-2）に極性はありますか？
ポイントセンサー（PS-1R、PS-2）に極性は無く、２本の線の扱いは同じになります。
-
ポイントセンサーPS-1Rに終端キットTR-820は付属していますか？
PS-1Rに終端キットTR-820は付属しておりません。TR-820と同じ機能が本体に内蔵されています。
-
帯センサー（B-3P、S-1F、S-1FP）を延長させる事は出来ますか？
帯センサー（B-3P、S-1F、S-1FP）を延長させる事は可能です。閉端接続子を使用してジャンパー線で延長させて下さい。センサーは最大100ｍまでの布設となるので、最大長さを守って頂く事が必要です。なお、ジャンパー線は、ノイズ環境下（付近にモーターなどノイズ発生源がある場合）は、シールドタイプのCPEV-S 0.9 x1PやFCPEV 0.9 x1Pを推奨いたします。
-
ポイントセンサーPS-1RおよびPS-2を延長させる事は出来ますか？
PS-1R（PS-2）のコードを延長させる事は可能です。閉端接続子を使用してジャンパー線で延長させて下さい。なお、ジャンパー線は、ノイズ環境下（付近にモーターなどノイズ発生源がある場合）は、シールドタイプのCPEV-S 0.9 x1PやFCPEV 0.9 x1Pを推奨いたします。
-
帯センサーB-3Pを金属製の盤や床材で使用できますか？
電極部分が金属面に触れなければ使用可能ですが、電極部分が金属に触れると導通してしまうため使用できません。金属面への敷設の際は固定具SS-5を使用して電極を固定して下さい。
-
ポイントセンサーPS-1RおよびPS-２を金属製の盤や床材で使用できますか？
PS-1RおよびPS-２は金属面の上での使用可能です。
-
帯センサー（B-3P、S-1F、S-1FP）敷設後の末端部/先端部はどの様に処理したら良いですか？
末端部分は2本の線を分離させ、それぞれに絶縁用テープを巻いてショートさせない様に処理をして下さい。
-
帯センサーS-1FPはどの様に配管へ固定したら良いですか？
センサーを配管に密着させて、出来るだけ弛まないように結束バンドで固定して下さい。
＜固定具＞
-
帯センサーB-3Pを固定するのは、固定具SS-1とSS-5どちらが良いですか？
一般的にはSS-1を推奨いたします。ただし、人通り等が多かったり、センサーが踏まれる可能性がある場合や、鉄板の上など導電性面に布設する場合、埃の多いフリーアクセスフロア下に設置する場合はSS-5を使用して下さい。
-
帯センサーB-3Pに固定具SS-1は何個必要ですか？
1m当たり6個必要です。
-
帯センサーS-1FPに固定具SS-1は何個必要ですか？
1mあたり4個を目安に使用して下さい。
-
ポイントセンサーPS-1RおよびPS-2に固定具SS-1は何個必要ですか？
コード部分（1ヶ所）をSS-1で止めて頂ければご使用いただけます。
-
帯センサーB-3Pに固定具SS-5は何個必要ですか？
1m当たり3個必要です。
-
帯センサーS-1Fに固定具SS-6は何個必要ですか？
1mあたり4個を目安に使用して下さい。
