風力・太陽光発電などの再生可能エネルギー発電施設での採用実績と、3M独自のソリューションでお客様の課題解決をサポートいたします。
【こんな課題はございませんか?】
●人手不足、人件費高騰 ●熟練作業者の不足 ●施工スペースの狭所化

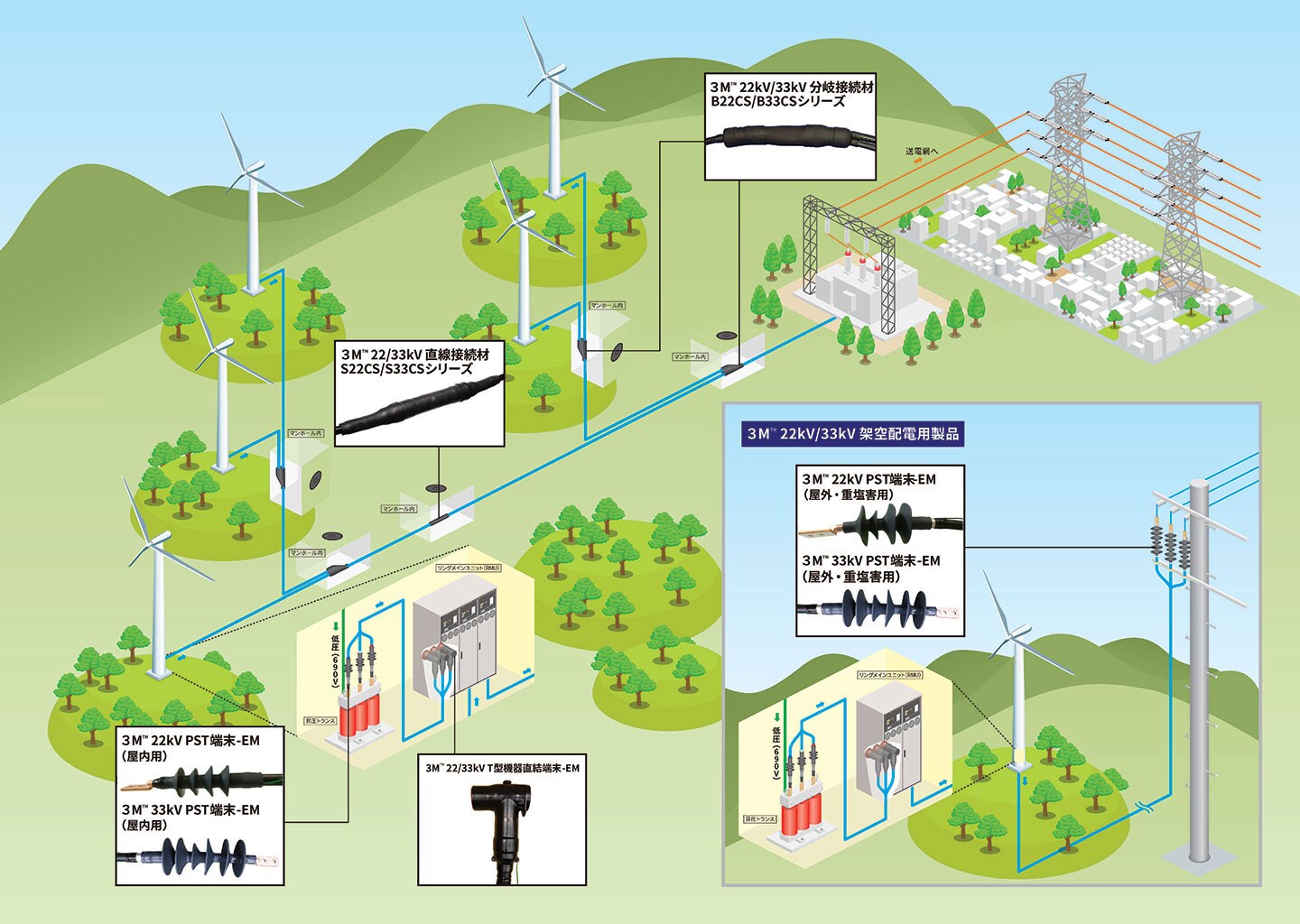

風力発電でご活用いただける3M™ 22kV/33kV端末・接続製品のイメージ

  • 風力発電でご活用いただける3M™ 22kV/33kV端末・接続製品のイメージ










3M™ 33kV PST端末-EM (屋内・屋外・重塩害共用)
3M™ 33kV PST端末-EM (屋内・屋外・重塩害共用)

ケーブル接続・端末処理材 用途別製品一覧

3M独自のテクノロジーである「常温収縮工法」を採用することで、 施工時間の大幅な短縮を実現し、かつ優れた施工品質(スキルレス)を提供します。

製品種類 屋内・屋外・重塩害用端末 直接接続 Y分岐接続
屋内・屋外・重塩害用端末 直接接続 Y分岐接続
製品名

3M™ 22kV PST端末-EM
屋内用屋外・重塩害用

3M™ 33kV PST端末-EM

3M™ コンパクトスプライス22-EM (圧縮仕様)

3M™ コンパクトスプライス33-EM (圧縮仕様)

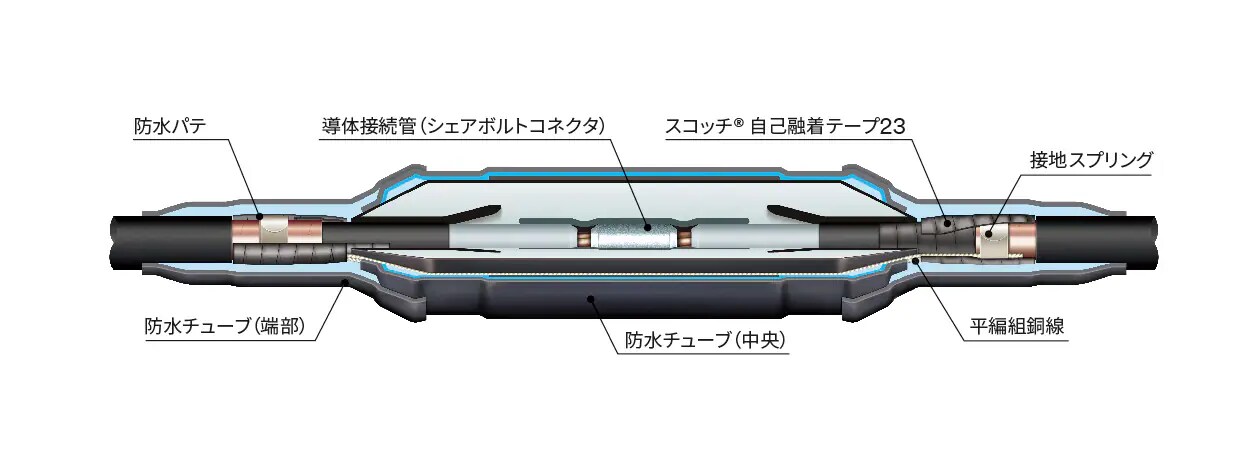

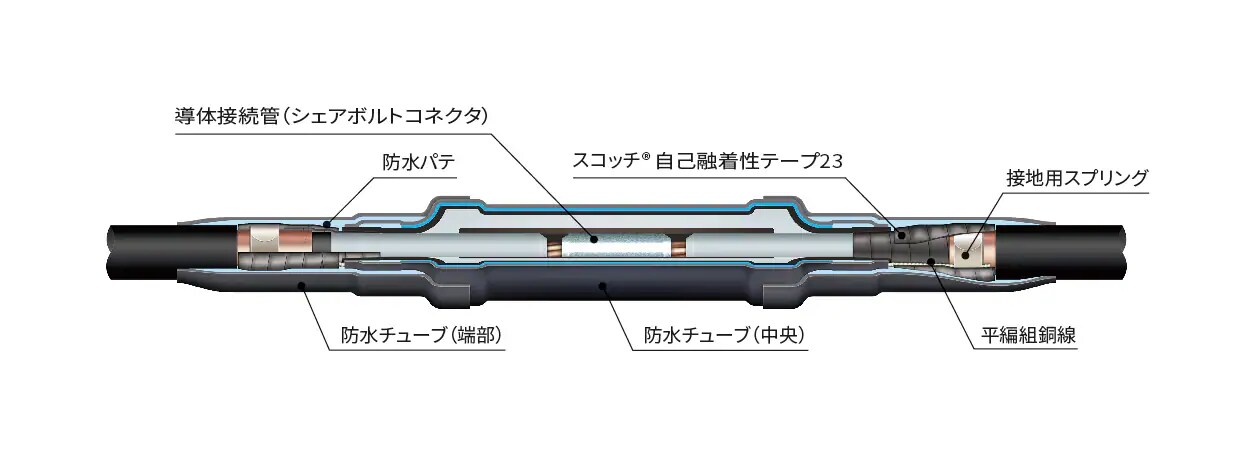

3M™ コンパクトスプライス22-EM(シェアボルトコネクタ仕様)

3M™ コンパクトスプライス33-EM(シェアボルトコネクタ仕様)

3M™ 22kV Y分岐接続

3M™ 33kV Y分岐接続

型番 T22PS/T33PS シリーズ S22CS/S33CS シリーズ B22CS/B33CS シリーズ
用途 一般屋内・屋外、重塩害用 屋内、屋外(架空、ラック上)
地中(ピット、ハンドホール、マンホール)
屋内、屋外(架空、ラック上)
地中(ピット、ハンドホール、マンホール)
製品概要 3M独自の常温収縮技術による最小限の部材構成で施工時間の短縮を実現。防水テープ、電界緩和テープが不要。またケーブルシュリンクバック抑制効果を新たに追加。

ケーブルシュリンクバックとは?

オールインワン構造を採用した最新の常温収縮工法。テープ巻き工程を徹底省略化。力作業、作業者のスキルを必要とせず、大幅な作業時間の短縮と作業性改善を実現。狭所での作業も可能。 分岐アダプタ、絶縁筒など各種ゴム部材に常温収縮工法を採用した3M独自の最新工法。力作業不要、作業者のスキルを必要とせず、大幅な施工時間の短縮が図れる。
適用サイズ 【22kV】CVT、EM-CET、CV単心、

EM-CE単心: 60~400mm2

【33kV】CVT、EM-CET、CV単心、

EM-CE単心: 60~600mm2

【22kV】CVT、EM-CET: 60~400mm2
【33kV】CV単心、EM-CE単心: 60~600mm2
【22kV】CV単心、EM-CE単心: 60 ~ 400mm2
【33kV】CV単心、EM-CE単心: 60 ~ 600mm2
性能規格 JCAA A 501、A 502 に準拠 JCAA A 503 に準拠 JCAA A 503に準拠

ケーブル接続・端末処理材 用途別製品一覧

22kV/33kV CVTケーブル用機器直結型デッドブレーク端末。IEC規格 タイプC型ブッシングに直結する「フォア-T型端末」と、それに連結する「サブ-T型端末」および「アレスタ」キットのフルラインナップで施工現場のニーズに対応します。

製品種類 T型機器直結 フォア-T型端末 T型機器直結 サブ-T型端末 T型機器直結端末 アレスタ
T型機器直結 フォア-T型端末 T型機器直結 サブ-T型端末 T型機器直結端末 アレスタ
製品名

3M™ 22kV T型機器直結端末 フォア-T型

3M™ 33kV T型機器直結端末 フォア-T型

3M™ 22kV T型機器直結端末 サブ-T型

3M™ 33kV T型機器直結端末 サブ-T型

3M™ 22kV T型機器直結端末 アレスタ

3M™ 33kV T型機器直結端末 アレスタ

型番 EAT22FT/EAT33FT シリーズ EAT22ST/EAT33ST シリーズ EAT22ARR-10KA
EAT33ARR-10KA
用途 リングメインユニット(RMU)用
製品概要 機器直結型デッドブレーク端末。IEC規格 type Cブッシングに取付けが可能。 分岐・増設が必要な場所に使用。フォア-T型端末に背負わせるかたちで直接連結。 フォア-T型端末に背負わせたかたちで直接連結。定格放電電流 10kA仕様。
適用サイズ CVT、EM-CET : 60 ~400mm2 CVT、EM-CET : 60 ~ 200mm2 CVT、EM-CET : 60 ~400mm2
性能規格 IEC 60502-4 に準拠 IEC 60502-4 に準拠 IEC 60099-4 に準拠

新製品のご紹介

シュリンクバック抑制機能を付与!次世代型常温収縮端末が登場!
「施工時間を短縮したい!」「施工のばらつきを改善したい!」そんな現場のニーズにお応えします。

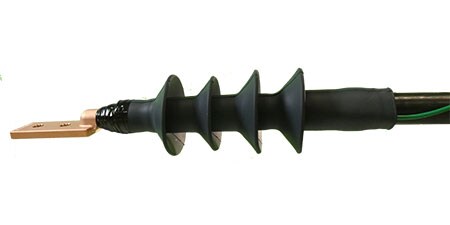

  • 3M™ 22kV PST端末-EM(屋内用)
    3M™ 22kV PST端末-EM(屋内用)

    詳細はこちら

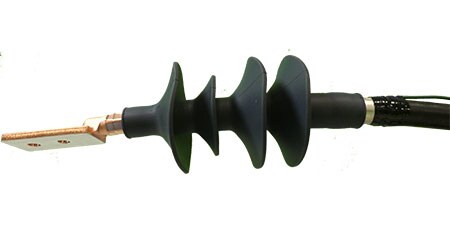

  • 3M™ 22kV PST端末-EM (屋外・重塩害用)
    3M™ 22kV PST端末-EM (屋外・重塩害用)

    詳細はこちら

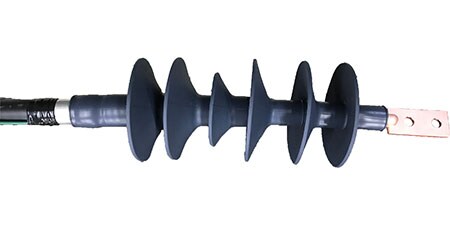

  • 3M™ 33kV PST端末-EM (屋内・屋外・重塩害共用)
    3M™ 33kV PST端末-EM
    (屋内・屋外・重塩害共用)

    詳細はこちら


シェアボルトコネクタ採用により圧縮工具が不要!  電動ドライバーと専用工具(減速機)だけの簡単施工で更なる作業効率の向上を実現します!

22kV/33kV接続・端末製品の施工手順動画
