66/77kV接続工事において、こんな悩みはありませんか？
ジョインターを確保出来ず、工期の見通しを立てづらい…
ジョインター育成をするにしても、費用が高く、育成までの時間が長い…
工期に間に合わせる必要がある、また現場に制約がある為に接続作業にかかる時間を短縮したい…
応急復旧が必要だが材料がすぐに手配できない…
スリーエム独自の技術でこのようなお客様のお悩みを解決します -
製品コンセプト
-
半田処理や防水混和物注入が不要なことに加え、保護管レス構造となっているため、容易な作業でスリムな仕上がりを実現できます

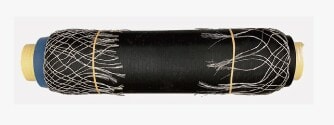

遮へいメッシュ、外装チューブ、防水パテ等があらかじめ絶縁等・防水チューブに組み込まれたオールインワン構造となっており、短時間施工が可能です

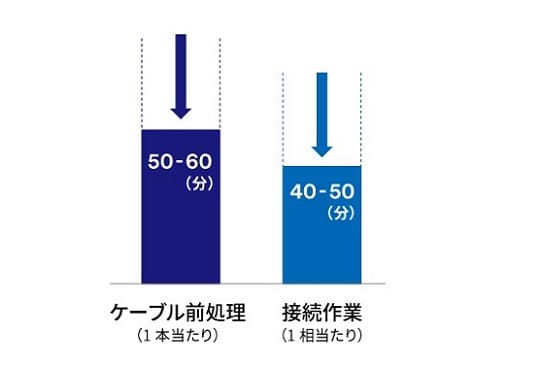

更にケーブル処理における工具使用やシェアボルトコネクタを採用することにより、1 相あたり、ケーブル前処理 50～60分*1、接続作業 40～50分*2 と非常に短時間での施工が可能
別売の接地線引き出しキットをご使用いただくことで、接地線引き出しやクロスボンド接続にも対応できます*1：熟練作業者 2 名によるシース剥ぎ取り～部材挿入前まで（ケーブルくせ取り等の事前作業含まず）の作業実績に基づく
*2：熟練作業者 3 名での作業（うち 1 名補助）による、部材挿入～シースラップ巻きつけまでの作業実績に基づく -
-

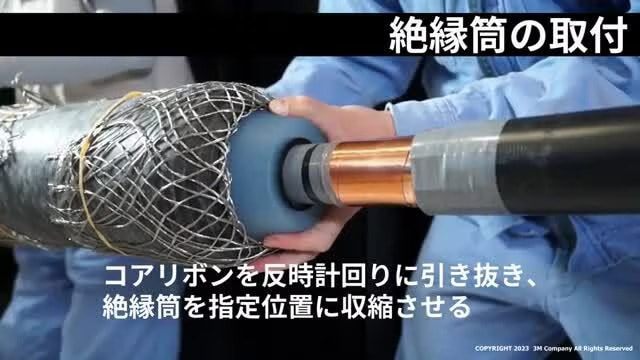

オールインワン構造3M独自のオールインワン構造と長年培ってきた常温収縮技術により、大幅な作業時間の短縮と、簡単で確実な工法を実現します
-

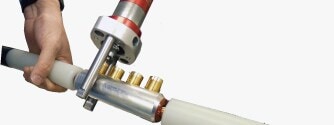

圧縮工具不要導体接続部に圧縮スリーブに加えて、シェアボルトコネクタを採用することにより、現場への圧縮工具の持ち込みが不要となります
-

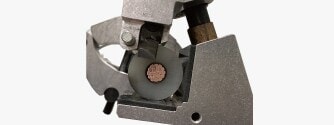

工具による作業品質均一化ケーブル処理は弊社推奨・指定工具を使用することで作業者スキルに依存しない、均一な仕上がりを実現します
-

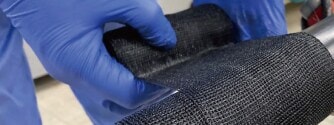

金属管レス接続部保護のために通常用いられる金属管の代わりに、シースラップを用いることで、高い作業性とよりコンパクトな仕上がりを実現します。
-
短期間での工法会得本製品を施工するための工法トレーニングを実施しており、最長4日間の認定講習会を通して、工法会得することが可能（受講頂くにはご経験に一定の条件がございます）
キットの種類
-
3M™ コンパクトスプライス66/77 EMシリーズでは66kVおよび77kVケーブル向けに導体サイズ80-600cm2に対応した製品をラインナップしています。
また、シェアボルトコネクタ仕様の場合、3つの製品キットで80-600cm2に対応することが出来ます。
66/77kV常温収縮形直線接続材料 S66/77CS N4 （圧縮スリーブ仕様）
66/77kV常温収縮形直線接続材料 S66/77 CS N5 （シェアボルトコネクタ仕様） -
