3M™ 低周波ノイズ抑制シート

3M™ 低周波ノイズ抑制シート1383 / EM80KMは、非常に薄く、透磁率の高い磁性材料を使用をしているため、鉄板と比べて86%の薄型化と95%の軽量化に貢献できます。

また金属等では対応が難しい低周波(KHz)のEMCノイズのシールド効果に優れ、柔軟性があるため、加工が容易、グラウンド設置不要のため、貼付け工数削減につながります。

3M™ 低周波ノイズ抑制シート1383/EM80KMでお悩みを一挙に解決
webLoaded = "false" Loadclientside=No

特徴1 磁気シールド効果が金属よりも 高い

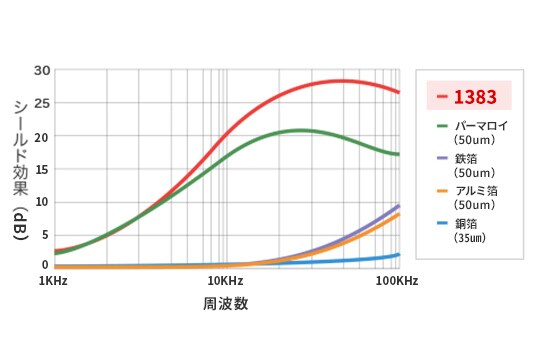

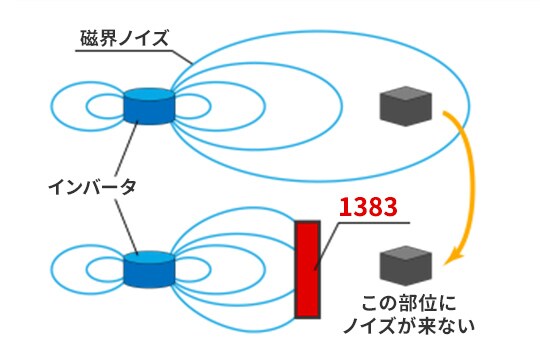

非常に高い透磁率により、AM領域(KHz~数百KHz)の磁気ノイズをシートに引き込みます。

webLoaded = "false"
  • 特徴1 磁気シールド効果が金属よりも高い
  • 特徴1 磁気シールド効果が金属よりも高い

webLoaded = "false" Loadclientside=No

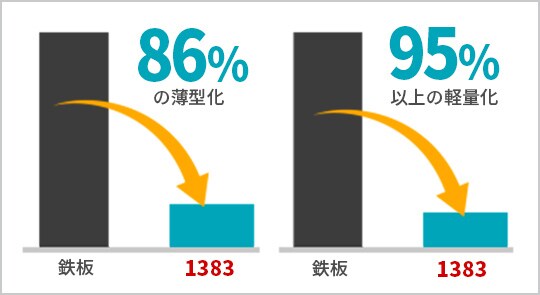

特徴2 86%の薄型化と 95%以上の軽量化

1383は0.27mm厚で、2cm厚の鉄板相当のノイズ遮断を実現。
例えば鉄板と比較した場合、86%の薄型化と95%以上の軽量化を図ることができます。

webLoaded = "false"
  • 特徴2 86%の薄型化と 95%以上の軽量化
webLoaded = "false" Loadclientside=No

特徴3 高温高湿環境下でも 高い信頼性

柔軟性のあるシートタイプなので加工(打ち抜き)も簡単。
さらにアースがいらないので設置も簡単です。粘着剤は高耐熱、低VOC対応なので車内などの使用でも安心。1383導入で設計の自由度がアップします。

webLoaded = "false"

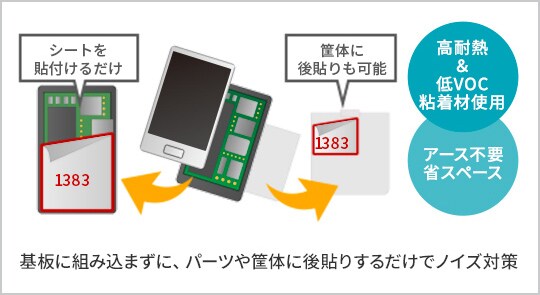

  • 基板に組み込まずに、パーツや筐体に後貼りするだけでEMCノイズ対策
無料サンプルお申し込み

webLoaded = "false"

FAQ よくあるご質問


無料サンプルお申し込み

webLoaded = "false"

導入アプリケーション例・導入イメージ

  • PHV自動車
  • カーナビゲーション

webLoaded = "false"

導入アプリケーション例

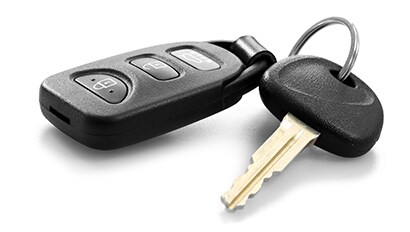

  • 自動車のキーレスエントリー

    自動車のキーレスエントリー

  • IHクッキングヒーターの インバーター

    IHクッキングヒーターの インバーター

  • 電気自動車、PHV自動車の 充電器

    電気自動車、PHV自動車の 充電器

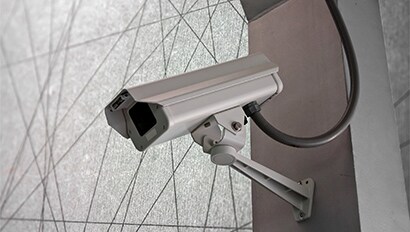

  • 監視カメラの モーター

    監視カメラの モーター

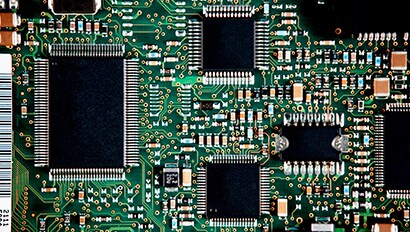

  • 電子機器・通信機器のIC

    電子機器・通信機器のIC

  • 風力発電、太陽光発電 のインバーター

    風力発電、太陽光発電 のインバーター

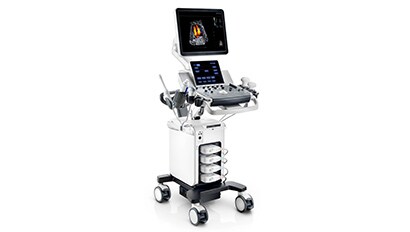

  • 医療機器のIC

    医療機器のIC

  • カーナビのノイズのでる FPC箇所

    カーナビのノイズのでる FPC箇所


webLoaded = "false" Loadclientside=No

スペック

3M™ 低周波ノイズ抑制シート1383

特徴     ● 直流から数百KHzのノイズ対策、特に磁気ノイズに有効です。
             ● アースを取る必要がないため貼る場所を選びません。
             ● 薄く軽量で柔軟性があり、抜き加工ができます。
             ● 粘着剤付きなので施工が容易です。

用途    ● KHz帯の電磁ノイズ対策
            ● 各種電子機器への電磁波シールド対策

構造

webLoaded = "false"

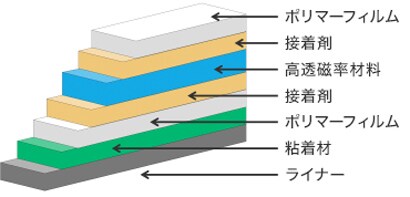

  • 3M™ 低周波ノイズ抑制シート1383 構造

webLoaded = "false" Loadclientside=No

スペック

3M™ 低周波ノイズ抑制シートEM80KM

特徴     ● 高透磁率(80,000@100KHz)によるKHz~数百KHzでの磁気シールド効果があります。
             ● アースを取る必要がないため貼る場所を選びません。
             ● 薄く軽量で柔軟性があり、抜き加工ができます。
             ● 粘着剤付きなので施工が容易です。
             ● ロール形状なので、加工がしやすいです。

用途    ● KHz帯の電磁ノイズ対策
            ● 各種電子機器への電磁波シールド対策

構造

webLoaded = "false"
  • 3M™ 低周波ノイズ抑制シートEM80KM  構造

製品番号 1383 EK80KM
総厚み mm 0.27 0.05
磁性層 厚みmm 0.02 0.02
最大磁束密度T 1.23 1.3
最大透磁率 100,000
(@50Hz)
80,000
(@100KHz)

  • ※磁束密度:印加磁界800A/m(直流磁界)での値
  • ※上記の数値はすべて実測値または代表値です。保証値ではありません。
