IoTに接続されたスマートデバイスの普及が加速しています。スマートスピーカーやカメラ、スマートウォッチ、AR/VRデバイスなど、これらの技術は私たちの生活や仕事に変革をもたらしています。業界の予測によると、この分野は今後5年間で急成長すると見込まれています。
スマートデバイスの設計と組立には、接合に関する固有の課題があります。ホームデバイスは機能性だけでなく、所有者の好みに合った美しさも求められます。一方、ウェアラブルデバイスは耐衝撃性や防水性、過酷な環境への耐久性が必要です。これらの多様なニーズには画一的な対応策は存在しません。求められているのは革新的なアプローチです。
3Mは、エレクトロニクス向けの各種ボンディングソリューションの提供を通じて、電子機器の組立に関する課題に取り組んでいます。私たちは、人々の生活を豊かにする革新的なデバイスの開発をサポートすることに尽力しています。
真の没入感に必要な真の接合
-

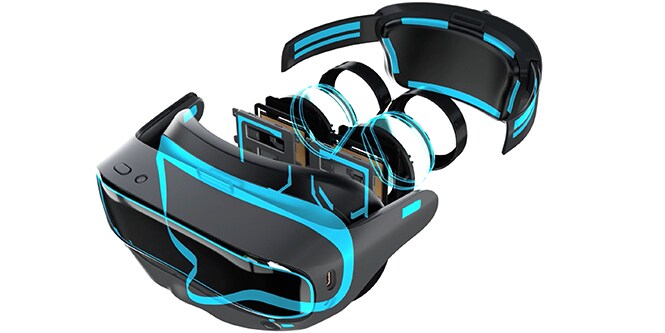

クロスリアリティ（XR）デバイスは、私たちに想像を超える体験をもたらします。VR/MRヘッドセットを装着すれば、ボタン一つで恐竜と散歩したり、宇宙の果てで星の爆発を目撃したりできます。これらの体験の核心となるのは没入感です。しかし、その没入感を最大限に引き出すためには、高品質な画像と快適な装着感が不可欠です。

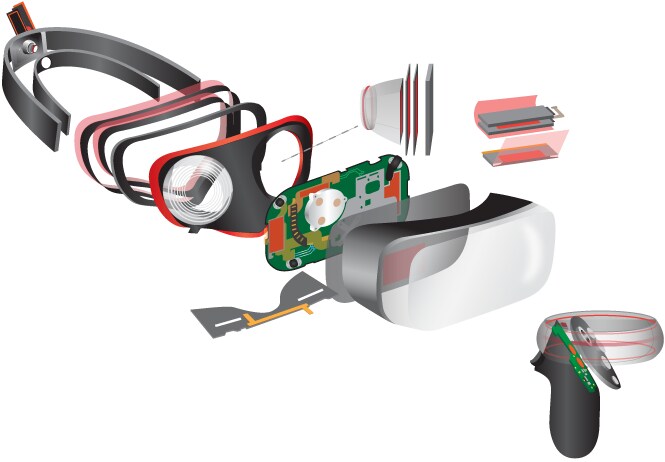

そこで必要なのが、魅力的な視覚効果を提供するウェアラブルなデバイスの設計です。3Mは、この分野における設計上の課題解決に積極的に貢献しています。VR/MRヘッドセット、ARグラス、携帯型コントローラーなど、あらゆる種類のXRデバイスに対応可能な製品を提供しており、当社の超薄型テープや液状接着剤は、信頼性が高く使いやすい製品としてAR/VRデバイスの製造に最適です。
これらの製品は、デバイスの各部品を確実に接合し、長期的な耐久性を実現します。さらに、グローバルな技術専門家チームと充実した実験設備を活用し、製品の信頼性を徹底的に検証しています。お客様のニーズに柔軟に対応するため、3Mではカスタマイズサービスも提供しています。
AR/VRソリューションのパンフレットをダウンロード（PDF、398 KB）
その他のクロスリアリティソリューション：
-
-
軽量で耐久性を備えた革新的なソリューション
日常生活でXRデバイスを使うためには、高い耐久性が不可欠です。利用者がヘッドセットを雑に扱ったり、コントローラーを落としたりすることは避けられません。こうした状況で精密部品を守るには、適切な保護が必要です。
3Mのボンディングソリューションは、こうした日常的な衝撃からXRデバイスを保護するための解決策として最適です。高強度接着剤は長期的な耐久性を実現し、またテープは高い接着強度、優れた浮き上がり抑制性能、そして良好な順応性と柔軟性を兼ね備えています。また、金属やガラスなどさまざまな素材に適用可能です。
当社では、Instron™ 落錘衝撃試験機やガイド付き自由落下試験の結果を含む、詳細な製品試験データを提供しています。さらに、具体的な設計ニーズに関する個別相談も受けつけています。
考えられる用途：
- バッテリーの接着接合
- コントローラー／ワンド組立
- ディスプレイ／レンズ接着接合
- 一般的な組立接着接合
- マイクロホンのメッシュ接着接合
- マザーボードのFPCの接着接合
Instron®はIllinois Tool Works Inc.の登録商標です。
-

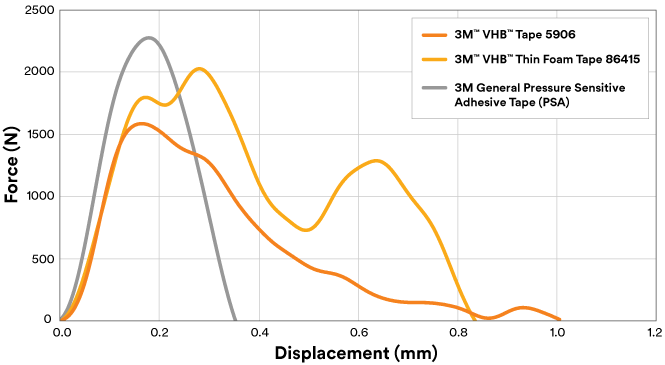

力対変位試験3M™ VHB™ テープは、高い伸張性によりエネルギーを最大限に散逸させ、低いピーク力により繊細な部品に加わる応力を最小限に抑えます。
主要製品：
-
一般的な化学薬品への耐性
XRデバイスを日常的に使用すれば、化学薬品に頻繁にさらされることは避けられません。VR/MRヘッドセットやARグラスなどのヘッドマウントデバイスは、特に共用環境では頻繁なクリーニングが必要です。また、携帯型コントローラーは長時間の皮膚接触に耐える必要があります。
3Mは、さまざまな化学薬品に耐性を持つテープや接着剤を提供しています。液状接着剤は洗浄剤、アルコール、皮脂に対して優れた耐性を示します。一方、テープは材料設計の面でより高い柔軟性を提供します。
当社では、化学物質暴露後の剥離／せん断試験の結果を含む詳細な製品試験データを提供しています。また、具体的な設計ニーズに関する個別相談も受けつけています。
考えられる用途：
- コントローラー／ワンド組立
- ディスプレイ／レンズ接着接合
- 一般的な組立接着接合
-
剥離保持試験3M™ 耐薬品性接着剤転写テープ 96105CRは、化学薬品への浸漬（60°C/16時間）後も、特定の競合他社製テープと比べて高い剥離強度保持率（%）を示します。
主要製品：
3M™ 耐薬品性接着剤転写テープ 96105CR
-
接着困難な表面も簡単に接着
XRデバイスの製造において、部品の接着は複雑で重要な課題です。曲面ディスプレイや小型部品といったさまざまな表面の接着が求められるだけでなく、個人の体型に合わせて適応するための柔軟性も必要で、表面エネルギーの低い基材への対応が欠かせません。
3Mのテープ製品は、これらの課題に対応する優れた特性を持っています。プラスチックを含む異種基材に適合し、不規則な表面にも柔軟に対応します。また、低表面エネルギー基材にも強力に接着する高い接着強度を誇ります。細かい接着線にも使用可能で、打ち抜き加工が容易な製品もラインナップしています。これらの特性により、3Mのテープ製品はXRデバイス製造における多様な接着ニーズに応えることができます。
当社では、180°剥離試験の結果を含む詳細な製品試験データを提供しています。また、具体的な設計上のニーズに関する個別相談も受けつけています。
考えられる用途：
- バッテリーの接着接合
- フォームの接着接合
- マイクロホンのメッシュ接着接合
-
180°剝離強度試験3M™ 両面粘着テープ 93010LEは、室温（70°Cで72時間放置）において、3Mの類似の汎用接着剤と比べて高い180°剥離強度（N/cm）を保持します。
主要製品：;
3M™ 両面粘着テープ 93010LE
熱が加わる状況でもしっかりと固定
XRデバイスは、組立過程から日常使用に至るまで、さまざまな熱にさらされます。フレキシブルプリント回路を使用している場合は、リフローはんだ付け工程で発生する熱に注意が必要です。この熱は接着剤やライナーに悪影響を及ぼす可能性があります。また、日常使用時にはバッテリーが熱を発し、膨張して接着剤を変形させるリスクもあります。
このような熱に関する課題に対し、3Mのテープは効果的な解決策を提供します。当社のテープは熱が加わる状況下でも材料の完全性を維持します。充電などで発生する熱に順応しながら、重要な部品を適切な位置に保持します。同時に、厳しい組立工程にも対応できる高い耐久性を備えています。
当社では、せん断接着破壊試験や引張試験の結果を含む詳細な製品試験データを提供しています。また、具体的な設計ニーズに関する個別相談も受けつけています。
考えられる用途：
- バッテリーの接着接合
- FPCの接着接合
主要製品：
3M™ 高耐熱両面粘着テープ 9077
-
耐熱性試験上記のグラフは、3M™ VHB™ 接着剤転写テープ F9460PCの短時間および長時間の許容温度を示しています。
-
基材別の温度定格上記のグラフは、3M™ VHB™ 接着剤転写テープ F9460PCの、選択した基材における許容温度を示しています。
-
効率的で費用対効果の高い修理の実現
XRデバイスの設計において、迅速かつ容易な修理が可能であることは極めて重要です。組立工程では部品が損傷する場合があり、歩留まりに影響を及ぼします。さらに、ユーザーがデバイスを誤って落とすなどして修理が必要になるケースも想定されます。これらの状況に対応するため、修理作業者が繊細で高価な部品を簡単に取り出し、交換できるような設計が求められます。
この課題に対し、3Mは独自の接着テープを提供しています。これらのソリューションは、ほとんどの表面タイプにおいて、化学薬品の使用や物理的なこすり落としが不要です。
当社では、きれいな剥離／解体結果を含む詳細な製品試験データを提供しています。また、具体的な設計ニーズに関する個別相談も受けつけています。
考えられる用途：
- バッテリーの接着接合
- ディスプレイ／レンズの接着接合
-
リワーク性試験3M™ VHB™ テープ 5981は、特定の競合他社のテープと比べてきれいに剥がすことができます。
主要製品：
3M™ 両面粘着テープ 93420
その他のデバイスのボンディングソリューションを見る
スマートホームの中心的存在
-
-
スマートスピーカーとスマートディスプレイは、近年のコネクテッドホームにおいて中心的な役割を果たしています。複数のデバイスを管理しながら、仕事や料理など、何をしているときでも私たちをインターネットにつないでくれます。このようなデバイスには、複雑なフォームファクタを持つ曲面や、低表面エネルギーの基材が使われています。機能性と見た目の美しさのバランスを取るために、柔軟で汎用性の高い接着接合ソリューションが必要です。
-
3Mの電子機器用粘着テープを使用すると、ガラス、金属、布、プラスチック、発泡体など、スピーカーやディスプレイの中でも接合が困難な表面や基材に対応できます。業界の落下試験要件を満たす高い耐衝撃性を実現しながら、頑丈で恒久的なシールを形成します。
-
注目の製品
-
3M™ VHB™ テープ 5909
-
3M™ 電子両面粘着テープ 9119
-
3M™ 両面粘着テープ 9731
-
-

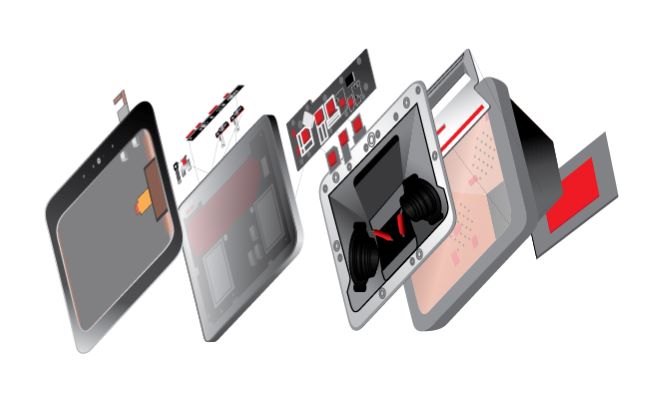

スマートスピーカーやスマートディスプレイの接合用途
スピーカーメッシュやディスプレイ画面など、複雑なフォームファクターを接合します。
- レンズの接合： 優れた耐衝撃性と、水や薬品からの保護を提供します
- ディスプレイの接合： プラスチックとガラスの高強度接合を提供します
- スピーカーフォームの接合：さまざまな発泡性基材に対する優れた接合強度を提供します
- シリコン脚の接合において優れた接合強度を実現します
-
最も重要なことに焦点を当てる
-
-
スマートホームはスマートセキュリティから始まります。スマート（ベビー）モニター、ビデオドアベル、屋内外のワイヤレスセキュリティカメラシステムなどのデバイスにより、24時間365日警戒を怠ることなく生活できます。カメラや電子ロックには、一貫した信頼性の高いパフォーマンスを発揮しながら、背景にシームレスに溶け込むような柔軟な設計が求められます。そうでなければ意味がありません。
-
屋内外のセキュリティデバイスは、3Mのエレクトロニクス接着接合ソリューションで保護できます。信頼性の高い衝撃吸収性能と、水や紫外線からの保護を提供します。ゴムやTPUへの強固な接着力、高いせん断強度、50 Nを超える引張力を誇り、居住者に安心感を与えてくれます。
-
注目の製品
-
現代生活を支えるハイテク
-
-
私たちを家事から解放し、ペースの速い現代のライフスタイルを支えてくれるのがロボットです。掃除から窓拭き、プール掃除まで、今日のロボットはさまざまな作業に対応する必要があり、頑丈でなければなりません。
-
3Mでは、衝撃、水、化学物質などから保護しながら、接合が難しい基材でも接合できる高度なエレクトロニクス接着接合材を提供しています。当社の両面粘着テープは、衝突防止ストリップなどのシリコン部品に高い接着性と耐衝撃性を提供します。また、不織布基材両面粘着テープはLSE (低表面エネルギー素材）や質感のある表面に最適です。家庭内のさまざまな危険からロボットを守れるよう、当社がお手伝いをいたします。
-
注目の製品
-
3M™ 両面粘着テープ9495LE
-
可能性は無限大
-
-
ドローンは、他のデバイスでは不可能な場所に行くことができます。息を呑むような空撮や、手が届かない場所の調査も可能です。そのようなドローンの設計を支えているのが、墜落しても壊れない、強くて丈夫で軽い電子機器組立用粘着剤です。
-
3Mの接合材は、機械的接合の数分の一という重量で、耐衝撃性、振動減衰性、曲面追従性を提供します。また、優れたUV安定性と高温強度により、直射日光に耐えることもできます。当社では、リモコンのディスプレイ画面の衝撃吸収や密閉を目的とした、細い接合ライン用に設計されたテープも提供しています。3Mと一緒に大空へ飛び立ちましょう。
-
主要製品：
-
3M™ 高適合性両面粘着テープ 93425
-
縛られない人生を送る
-
-
スマートウォッチは、いつも側にいてくれるパートナーです。メディアを管理し、生体情報を記録しながら、常にインターネット接続を提供してくれます。歩くときや走るとき、さらには泳ぐときまで、スマートウォッチはどこにいても活躍します。バッテリーからリストバンドまで、機能性、耐久性、快適性のすべてをバランスよく備えていなければなりません。
-

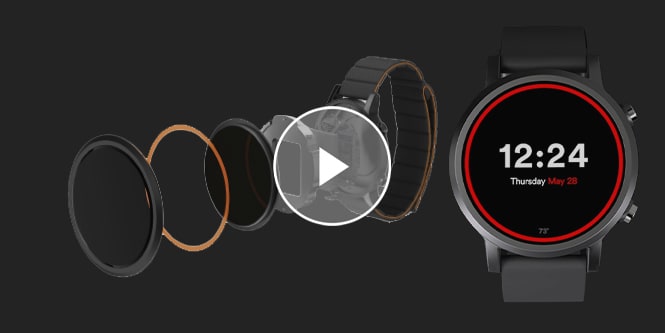

3Mでは、体を動かしているときでもスマートウォッチの部品を安定させる高強度テープを提供しています。耐薬品性を持つ粘着剤が、水、汗、日焼け止め、皮脂などを遮断しながら、金属とガラスをしっかりと接合します。エレクトロニクス用接着剤は、最適な粘度、接合強度、低温硬化という特性を持ち合わせており、電子機器の組み立てを容易にします。
-
主要製品：
-
3M™ Scotch-Weld™ 1液エポキシ接着剤 6101 OW
-
3M™ 耐薬品性接着剤転写テープ 96105CR
-
-

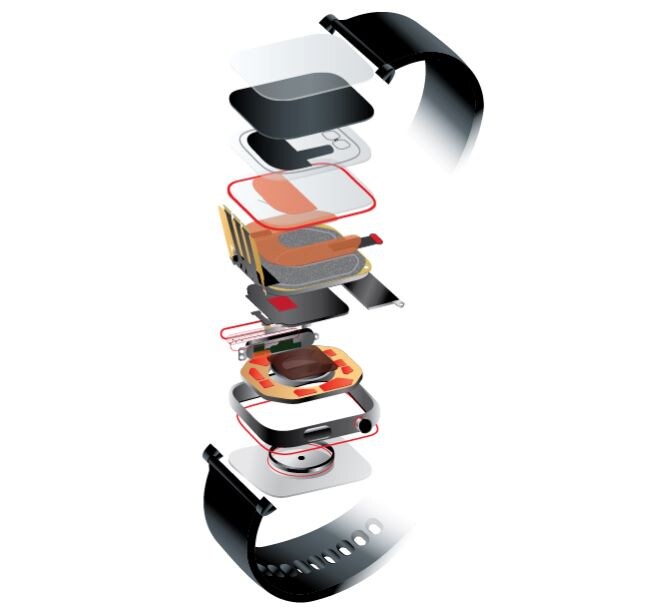

スマートウォッチの接着および接合用途
衝撃、水分、化学物質などから繊細な部品を保護します。
- スマートウォッチの文字盤の接合：最適な粘度、接合強度、低温硬化という特性を持ち合わせています
- レンズの接合： 優れた耐薬品性を提供します
- FPC用両面テープ： 優れた耐熱性を提供しながら、接合が難しい表面を接合します
- バッテリーの接合： 衝撃や振動を吸収します
- ファブリックなどのリストバンド素材に対する優れた接合強度を提供します
-
サウンドパフォーマンスのための汎用ボンディングソリューション
-
-
音楽のない人生など考えられません。イヤホンやオーバーイヤー型ヘッドホンなどのヒアラブルデバイスやTWS（True Wireless Stereo）デバイスを使えば、いつでも音楽を楽しむ人生を送ることができます。このようなデバイスには、複雑な部品を接合し、落下や転倒、皮脂、汗、化粧品などから保護するために、汎用性が高く、柔軟性のある接合材が必要です。
-
3Mの電子粘着剤は、小さな部品にも衝撃吸収性と耐薬品性を提供できるように設計されています。プラスチックやシリコンなどの基材への強力な接着性により、材料選択の幅が広がり、設計の自由度が高まります。優れた吐出性能や速硬化性、長期安定性により、加工や製造が容易になります。
-
注目の製品
-
3M™ Scotch-Weld™ 1液エポキシ接着剤 6101 OW
-
-

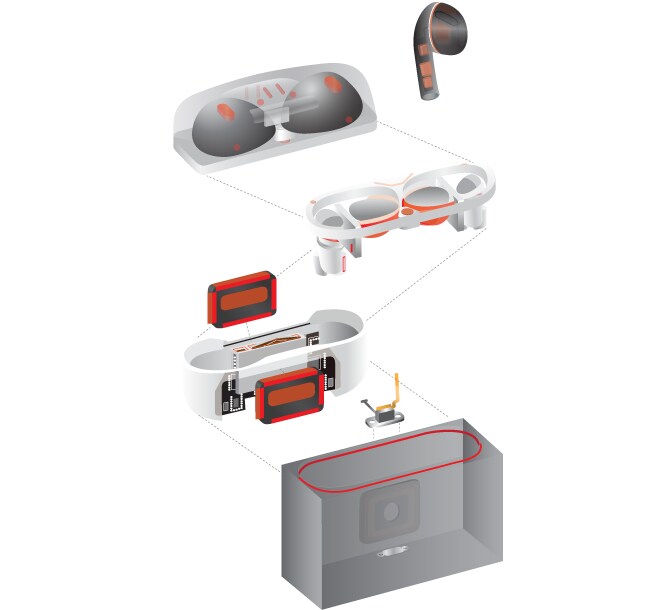

TWSデバイスの接合用途
柔軟で汎用性の高いボンディングソリューションにより、小さな部品や複雑な部品でも取り付けることができます。
- イヤホンのシェル部品に対する強力な接合力：優れた吐出性能、低温での速硬化性、室温での長いポットライフを提供します
- 高い接合強度と優れたリワーク性：金属やプラスチックなど、イヤホンの充電ケースの中で接合が難しい基材を接合できます
- バッテリーの接合：優れた耐衝撃性とリワーク性を提供します
- 耐衝撃性、耐水性、耐薬品性を提供しながら、スピーカーのメッシュ部品を接合します
-
参考資料
さあ、始めましょう
グローバルなリソースから個別のサポートまで、3Mはあらゆる段階でお客様を支援いたします。当社の専門家がお客様とともに、細かな設計要件に合わせた粘着剤ソリューションを見つけます。
