通信インフラ

5G通信インフラ全体のEMI/PIMを管理

3Mは、EMIノイズ抑制シートとPIMソリューションを通じて、5GにおけるS/N比（信号対雑音比/SNR)とPIMの問題への対応を支援します。

3Mのエキスパートに連絡する

5Gインフラにおける EMIおよびPIMの低減

5GアプリケーションのEMIとPIMを制御します。

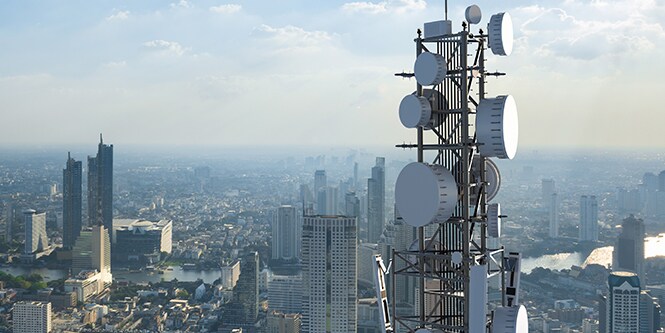

大規模な屋外構造物から小型デバイスのアセンブリまで、5Gアンテナの普及に伴い、信号干渉を可能な限り低減することが極めて重要です。3Mは、コンシューマエレクトロニクス機器における電磁波干渉（EMI）制御の歴史的経緯から、5Gインフラ全体でS/N比（SNR）を改善できるさまざまなシールドおよびグラウンディング技術を可能にする製品を提供しています。

All fields are required unless indicated optional
First Name:
Postal Code:
Email Address:
Confirm Email:
3M takes your privacy seriously. 3M and its authorized third parties will use the information you provided in accordance with our Privacy Policy to send you communications which may include promotions, product information and service offers. Please be aware that this information may be stored on a server located in the U.S. If you do not consent to this use of your personal information, please do not use this system.
Submit

Thank you!

Your form was submitted successfully

Our apologies...

An error has occurred while submitting. Please try again later...

PIMとは何ですか？

パッシブ相互変調（PIM）は、無線ネットワークにおける主要なノイズ源であり、セルサイトでのダウンリンク信号が無線周波数（RF）パス内の非線形オブジェクトで混合することで引き起こされます。一般的な原因は、アンテナの前面またはアンテナの反応近傍領域内部にある金属同士の緩い接触（緩みのある金属ボルトやコネクタなど）や異種金属の接触です。
5Gでは、割り当てられたスペクトラムと、シグナルインテグリティを一定に保ちつつデータ密度を高める（すなわち、単位時間および周波数当たりのビット数を増やす）ため、PIM の影響をより受けやすくなっています。この影響は、Sub-6Ghzを送信するルーフトップサイトやタワーサイトで特に顕著になります。

アンテナサイトの衛生管理は5GのPIMを
低減する第一歩です
- 5Gアンテナの前に障害物がないことを確認する。
- アンテナ近傍にある構造物の金属製スナップインとアルミニウム製ブラケットを交換する
- 現場環境にによって状態変化したものを清掃する（例：汚れ、錆びたもの、など）
- ホースクランプの交換
- ナット、ボルト、ホースクランプを緩まないように締め付ける
- エリアから使用していない不要なインフラや材料を取り除く
- PIM干渉を減らすために、PIM低減ソリューションをインストールする

1種類だけではないPIM

PIMには、放射型と伝導型の2つのタイプがあることをご存知でしょうか。それぞれ異なる干渉源によって引き起こされるため、微妙に異なる方法で軽減させる必要があります。

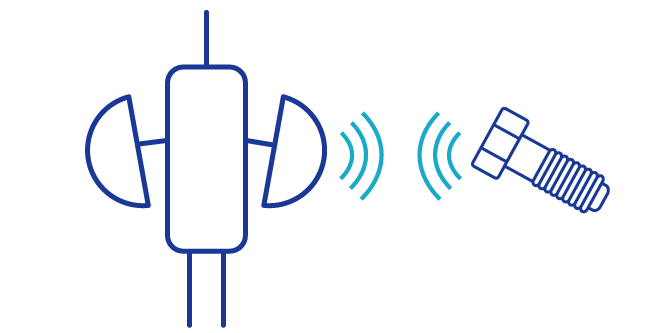

放射性PIMとは？

アンテナから直接照射される非線形デバイスによって発生します。この場合、誘導電流は関係ありません。アンテナから放射された信号が近くの非線形素子を励起し、その非線形素子がアンテナに信号を放射してPIMを発生させます。

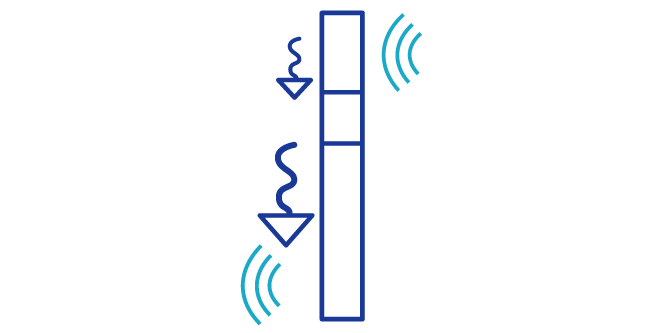

伝導性PIMとは？

アンテナ近傍の構造物に流れる誘導電流が非線形な接合部分に達することで発生する。これらの構造物は、電流を誘導するのに十分な電磁エネルギーを受けていますが、その電流はアンテナ取り付けブラケット、錆びたボルト、ホースクランプなどの非線形接合部によって遮断されています。
