低周波から高周波までの電磁ノイズに対して
効果的なEMC対策をご提供します。
代表的アプリケーション例

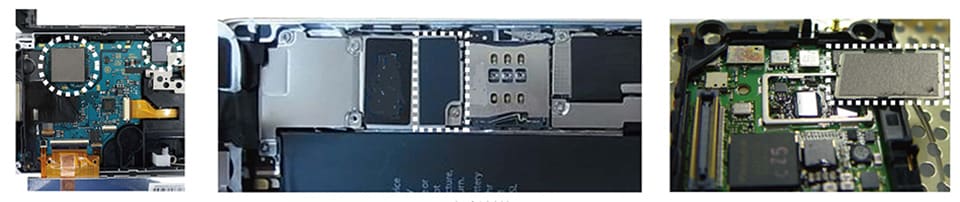

●LSIからの不要輻射対策
3M™ ノイズ抑制シート
3M™ ノイズ抑制シートは、KHz帯電磁ノイズからMHz帯、GHz帯電磁ノイズの幅広い周波数に対応したEMC対策製品をラインナップしています。
-

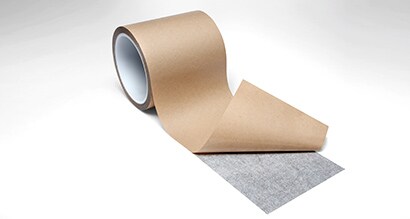

3M™低周波ノイズ抑制シート
1383総厚み：0.27mm
サイズ：470mmx610mm シート
基材：ポリマーフィルムの間に磁性層
粘着剤：アクリル系
周波数：低周波 (KHz～数 MHz )
最大透磁率：100,000 ( @ 50Hz)
-
3M™低周波ノイズ抑制シート
EM80KM総厚み：0.05mm
サイズ：50mm x 20 Mロール
基 材：ポリマーフィルムの間に磁性層
粘着剤：アクリル系
周波数：低周波 (KHz～数 MHz )
最大透磁率：80,000 (@ 1 kHz)
-
3M™ノイズ抑制シート
AB7000HF シリーズ総厚み：0.03mm – 0.5mm
サイズ：210mm x 297mm
基 材：磁性体混合ポリマー
粘着剤：アクリル系
周波数：高周波 (数10MHz～GHz )
最大透磁率：110 (@ 1 MHz)
特 徴：ハロゲンフリー
-
3M™ノイズ抑制シート
EM25TP シリーズ総厚み： 0.05mm / 0.10mm / 0.20 mm
サイズ：342mmx350mm シート
(厚みによってサイズは違います)基材：ポリマーフィルムの間に磁性層
粘着剤：アクリル系
周波数：高周波 (数十MHz～GHz )
最大透磁率：250 ( @ 1MHz)
-
3M™ノイズ抑制シート
AB1000 シリーズ総厚み：0.05mm / 0.10mm / 0.20mm/ 0.30mm
サイズ：210mm x 297mm
基 材：磁性体混合ポリマー
粘着剤：アクリル系
周波数：高周波 (0.5GHz～10GHz )
最大透磁率：25 (@ 1 MHz)
特 徴：高周波/GHz帯の電磁ノイズ対策

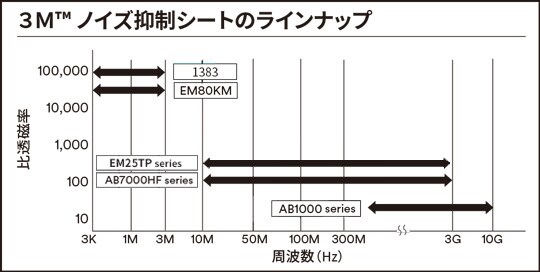

3M™ノイズ抑制シート製品一覧
-
-
項目 1383 EM80KM AB7000HF EM25TP AB1000 ターゲット周波数帯 KHz～2MHz KHz～2MHz 10MHz～3GHz 10MHz～3GHz 500HMz～10GHz 総厚み(mm) 0.27 0.05 0.1-0.5 0.05-0.2 0.05-0.3 磁性層 厚み(mm) 0.02 0.02 最大透磁率 100,000 80,000 110 250 25 (50Hzでの値） (1MHzでの値） (1MHでの値） (1MHzでの値）

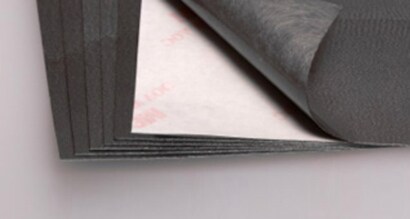

3M™ 低周波ノイズ抑制シート 1383/EM80KM
詳細はこちら-
3M™ ノイズ抑制シートは、電磁ノイズを引き込み熱へと変換することで電磁ノイズを減衰することができます。
KHz、MHz、GHz帯ノイズへ対応する製品を取り揃えています。
形状加工（打ち抜き）が容易で、取り付けも粘着面を貼り付けるだけでEMC対策が可能です。 -
3M™導電性両面粘着テープは電子部品のグラウンディングに最適で、電子機器のEMC対策として、シールド材料の取り付けや帯電防止及び静電放電材料の取り付けに最適です。
-
コネクタの端末のグラウンディング、電子部品のグラウンディング、電子機器筐体の部品シールドやグラウンディング用に最適な金属箔を基材に使用した導電性片面テープです。3Mの導電性テープには、エンボス型と粒子分散型の2つのタイプがあります。
-

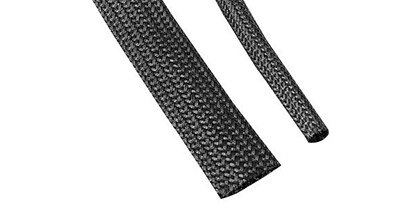

各種ケーブルとハーネスとのシールド強化および可動部分のケーブルハーネスのEMC対策として使用できる電磁カードシールドスリープなどの製品を取り揃えています。
