CPUなど発熱性のあるLSIの放熱対策として、
電子部品とヒートシンクの固定に最適です。

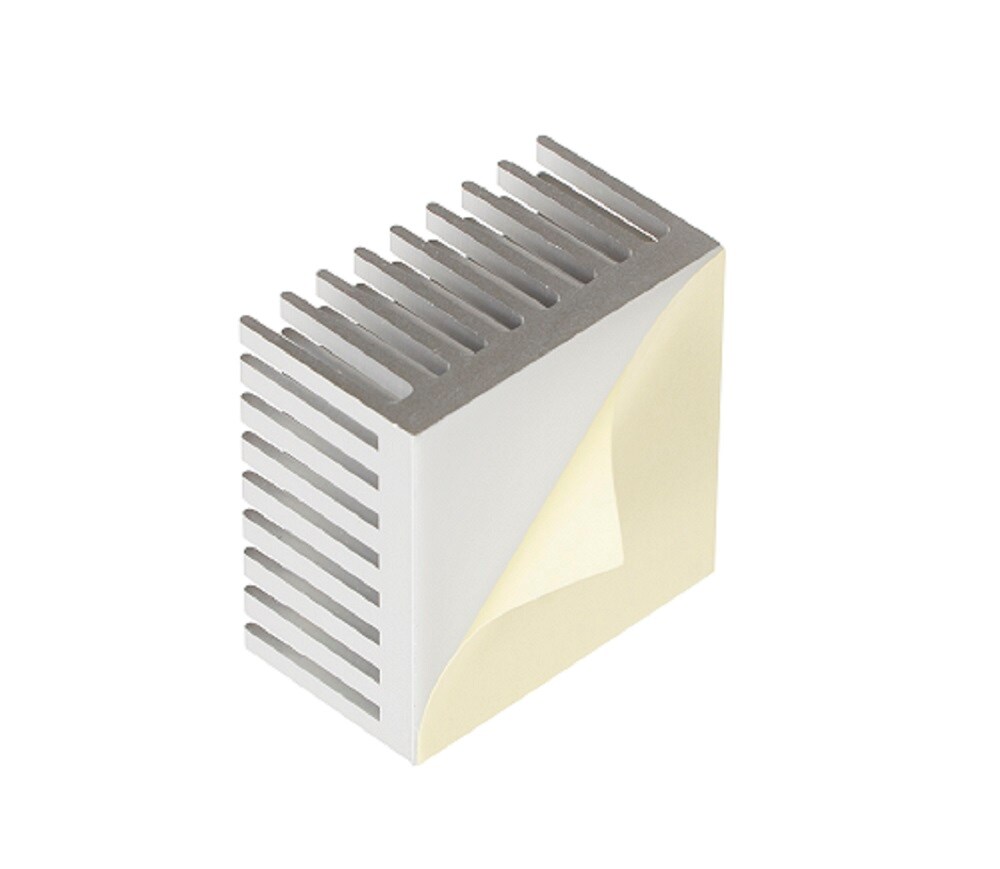

3M™ 熱伝導性接着剤転写テープ | 放熱
3Mの熱対策製品は、 ICやLED、バッテリーなどの発熱体とヒートシンクなどの放熱部品の間に挟みこんで放熱効果を高める役割をする放熱材です。
３Ｍ™ 熱伝導性接着剤転写テープは非シリコーン系の熱伝導性両面テープのため、接点不良などの原因となるシロキサンガスが発生しません。
熱伝導性に優れたテープでネジ工法の代替が可能な高い接着力があるためパワートランジスタ、MPU、CPUなどの半導体・電子部品に対するヒートシンクや放熱器の接着やLED基盤のヒートシンク、金属部品への固定に最適です。
３Ｍ™ 熱伝導性接着剤転写テープ 特長
・接着剤のみで構成された両面テープなので、被着体へのなじみが良く、作業性に優れています。
・熱伝導性に優れたテープです。
・UL746Cを取得済みです。(9882、9885、9890）
・難燃性UL94 V-2を取得済みです。（VHR0601-03)
３Ｍ™ 熱伝導性接着剤転写テープ
３M™ Thermal Conductive Adhesive Transfer Tape(TCATT) 9882|9885|9890|VHR0601-3 製品一覧
| 製品番号 | 9882 | 9885 | 9890 | VHR0601-03 |
|---|---|---|---|---|
| 厚さ（mm） | 0.050 | 0.125 | 0.250 | 0.30 |
| 色 | 白色 | |||
| 90度剥離接着力 （N/cm）ステンレス |
4.7 | 5.8 | 6.9 | 20 |
| 熱伝導率 （W/m・K） |
0.6 | |||
| 熱抵抗 （℃・25mm×25mm/W） |
0.31 | 0.55 | 0.95 | 1.4 |
| 体積抵抗率 （Ωcm） |
9.6×1013 | 5.3×1013 | 6.5×1013 | 8.8×1013 |
| 絶縁破壊電圧 （kV） |
3.7 | 5.9 | 9.2 | 7.1 |
| 難燃性 （UL94） |
- | - | - | V-2 |
試験方法：
※90度剥離接着力測定：
ステンレス板（SUS304）に特殊アルミ箔（0.138mm厚）を介し2kgローラー1往復圧着、20分後に測定。引張速度30mm/分
※熱伝導率測定：
京都電子工業株式会社製 迅速熱伝導率計QTM-D2を使用。
-
熱伝導性 両面テープ
CPU、LED基板などの放熱対策として、 放熱と固定を同時に実現します。 アクリル系の粘着剤を使用しているため、 シロキサンガスによる悪影響の心配が ありません。
-
熱伝導性接着剤転写 テープ
粘着剤のみで構成された両面テープなので、被着体へのなじみが良く作業性にも優れています。熱伝導性を持ちつつ、20N/cmを超える高接着力を併せ持っているため、LEDバーの固定や電子部品とヒートシンクの固定に最適です。
-

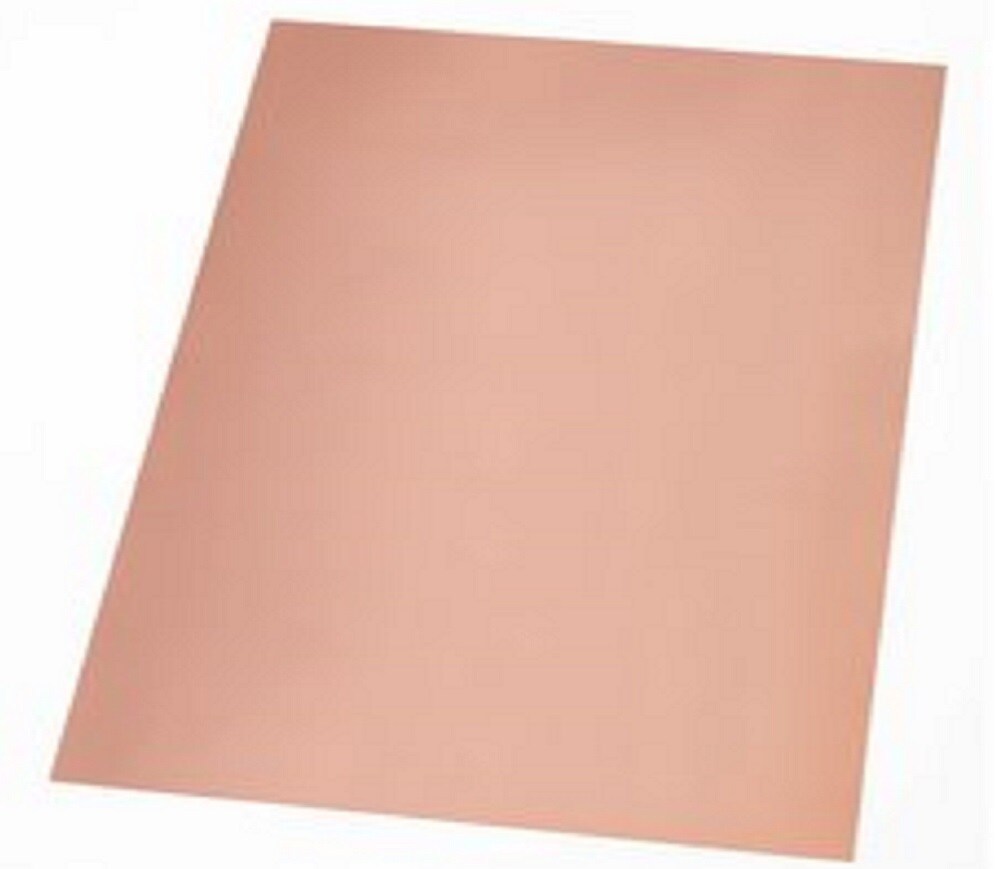

ヒートスプレッダーテープ
3M™ヒートスプレッダーテープは、 Z方向の熱伝導を最少に抑えながら、 面（XY）方向に良好に熱を伝えることができます。 多層構造のため、柔軟性に優れ作業性が 向上します。
-

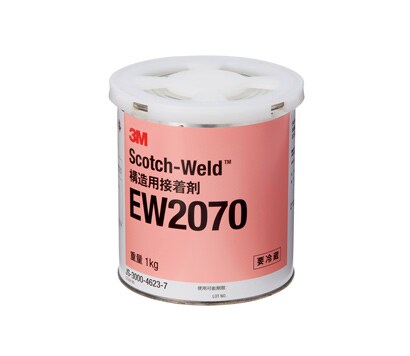

熱伝導性
一液エポキシ接着剤
３M ™ スコッチ・ウェルド™ 一液エポキシ加熱硬化型接着剤EW2070は、強固な接着力を有する一液加熱硬 化型エポキシ接着剤です。スペースがなくネジ等で構造的に接合することができない部品の接着および放熱に最適です。
