3M独自のアクリルフォームテープ技術を活用した
接着信頼性に優れた熱伝導性両面テープ
３M™ 熱伝導性両面テープ
3Mの熱対策製品は、 ICやLED、バッテリーなどの発熱体とヒートシンクなどの放熱部品の間に挟みこんで放熱効果を高める役割をする放熱材です。 ３Ｍ™ 熱伝導性両面テープは、3M独自のアクリルフォームテープ技術を活用した接着信頼性に優れた製品です。
パワートランジスタ、MPU、CPUなどの半導体・電子部品に対するヒートシンクや放熱器の接着やLED基盤のヒートシンク、金属部品への固定に最適です。
３Ｍ™ 熱伝導性両面テープ|8926-02|8926-025 特長
熱伝導率1.5W/m・Kと熱伝導性に優れたテープです。
難燃性UL94 V-0を取得しています。
アクリル系の粘着材を使用しているため、シロキサンガスによる悪影響の心配がありません。
またPETを基材とした両面テープですので、加工性、取扱い性に優れます。
構造
| 製品番号 | 8926-02 | 8926-025 | |
|---|---|---|---|
| 厚さ（mm） | テープ | 0.20 | 0.25 |
| 色 | テープ | 白色 | |
| 90度剥離接着力 （N/cm）ステンレス |
8.0 | 8.0 | |
| 熱伝導率 （W/m・K） |
1.5 | ||
| 熱抵抗 （℃・25mm×25mm/W） |
1.31 | 1.35 | |
| 絶縁破壊電圧 （kV/mm） |
15 | 15 | |
試験方法：
※90度剥離接着力測定：
ステンレス板（SUS304）に特殊アルミ箔（0.138mm厚）を介し2kgローラー1往復圧着、20分後に測定。引張速度30mm/分
※熱伝導率測定：
京都電子工業株式会社製 迅速熱伝導率計QTM-D2を使用。
-

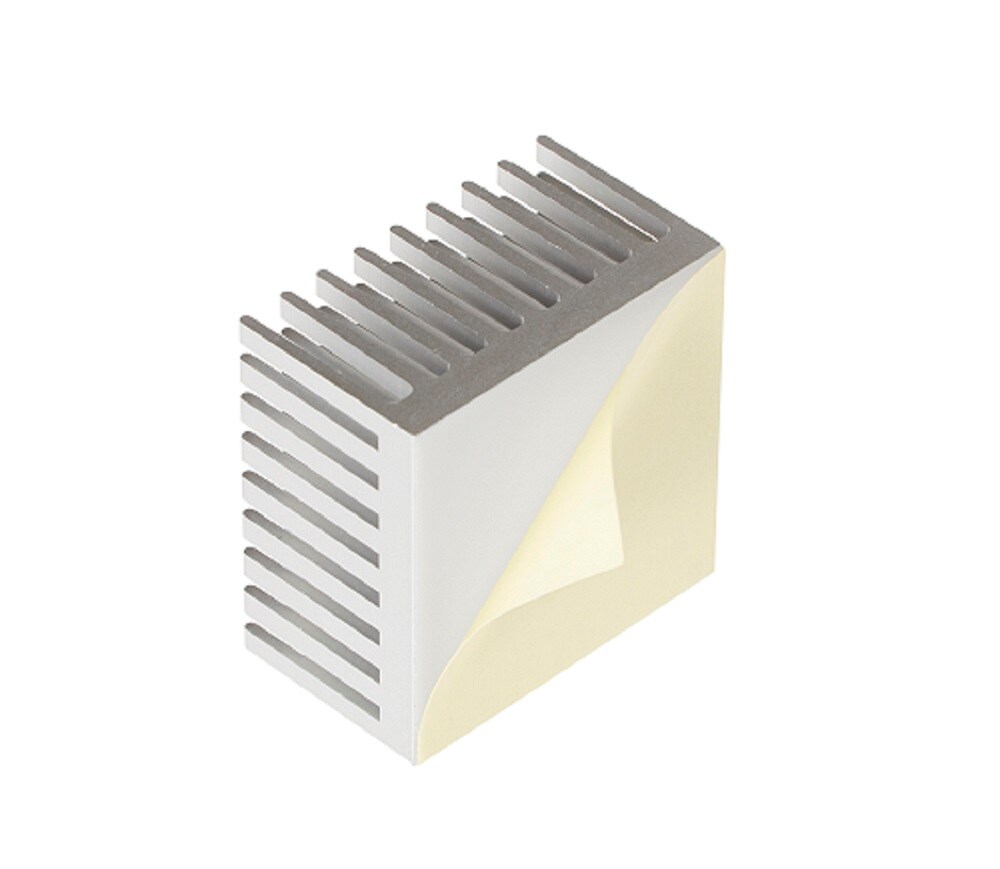

熱伝導性 両面テープ
CPU、LED基板などの放熱対策として、 放熱と固定を同時に実現します。 アクリル系の粘着剤を使用しているため、 シロキサンガスによる悪影響の心配が ありません。
-
熱伝導性接着剤転写 テープ
粘着剤のみで構成された両面テープなので、被着体へのなじみが良く作業性にも優れています。熱伝導性を持ちつつ、20N/cmを超える高接着力を併せ持っているため、LEDバーの固定や電子部品とヒートシンクの固定に最適です。
-

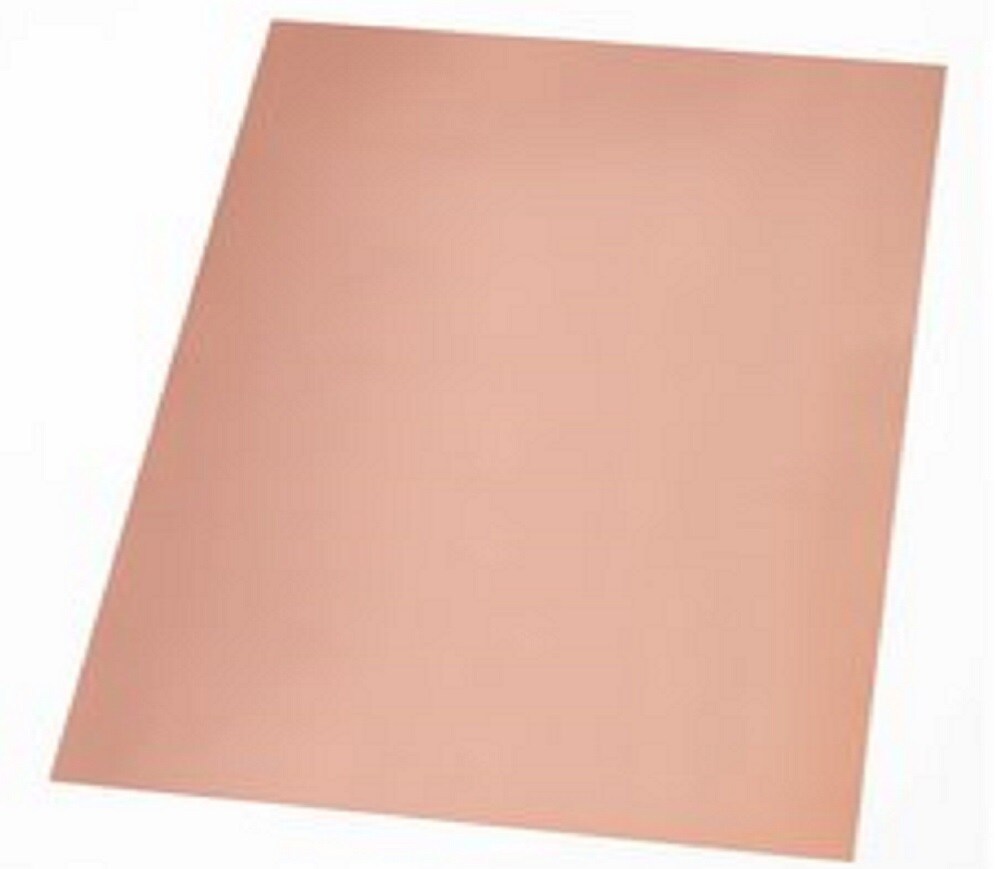

ヒートスプレッダーテープ
3M™ヒートスプレッダーテープは、 Z方向の熱伝導を最少に抑えながら、 面（XY）方向に良好に熱を伝えることができます。 多層構造のため、柔軟性に優れ作業性が 向上します。
-
熱伝導性
一液エポキシ接着剤

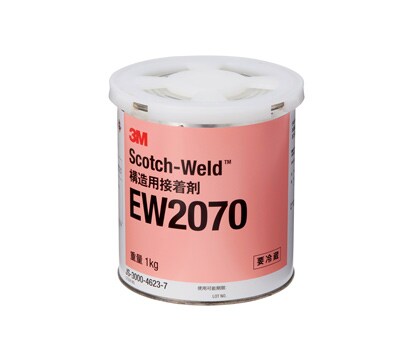

３M ™ スコッチ・ウェルド™ 一液エポキシ加熱硬化型接着剤EW2070は、強固な接着力を有する一液加熱硬 化型エポキシ接着剤です。スペースがなくネジ等で構造的に接合することができない部品の接着および放熱に最適です。
