~胴ベルトからフルハーネスへ~

フルハーネス型 墜落制止用器具

~胴ベルトからフルハーネスへ~

デモ・サンプル・販売店のお問い合わせ

  • フルハーネス使用範囲のイメージ

    2019年2月1日 改正労働安全衛生法施行令の施行

    高所作業ではフルハーネスの使用が原則になります
    作業床および柵等の落下防止策が施されている場合を除き、適切な墜落制止用器具の選択が必要になります。

    フルハーネスの規格も変更されます
    国際基準に適合させた規格に変更されます。
    現行規格品は2022年1月1日まで使用することができます。

    高所作業ではフルハーネスの使用が原則になります
    フルハーネスを使用して作業に関わる業務が特別教育の対象となります。


フルハーネスを選ぶポイント


しっかり着用しても、動きやすい製品を選択する

フルハーネスはしっかりとベルト調整を行い、正しく着用することが重要です。体格にあった正しいサイズのフルハーネスを選択するとともに、ベルトの長さが簡単に調整することができるか、しっかりと着用した状態でも動きやすいかや着心地は、重要なポイントです。

使用可能な質量を確認する

フルハーネスには 100㎏、128㎏など使用可能な質量が設定されています。着用者の体重だけではなく、道具など装備を含めた質量に耐えられるフルハーネスを選択することが必要です。

各製品の仕様はこちらから

万一、墜落した際にも安心ができる製品を選択する

フルハーネス、ランヤードは作業中に万一落下してしまった際に重要な保護具です。墜落制止時の衝撃をしっかりと分散、安定した姿勢で救助を待つことができるフルハーネスを選択することが大事です。


  • フルハーネスの着用時・調整の容易さ、動きやすさは重要なポイントです

  • 落下時にも安心できる製品の選択することが大事です




ランヤードを選ぶポイント


フックをかける場所(アンカーポイント)を設定し、ランヤードのタイプを決定する

作業者の腰以上の位置にのみフックをかける場合は、タイプ1のランヤード(第一種ショックアブソーバ付)を使用することができますが、足元より上で腰よりも低い位置にもフックをかける場合はタイプ2のランヤード(第二種ショックアブソーバ付)を選択する必要があります。

使用可能な質量を確認する

ランヤードにも、フルハーネス同様 100㎏、128㎏など使用可能な質量が設定されています。着用者の体重だけではなく、道具など装備を含めた質量に耐えられるフルハーネスを選択することが必要です。

各製品の仕様はこちらから

落下距離を計算し、地面に衝突しないものを使用する

落下距離は様々な条件によって決まるため、同じランヤードでも、フックをかける高さ等により使用できる作業床の高さは変わってきます。落下検知時のロック機能が備わった巻取り式ランヤードの場合は、落下時にランヤードのベルトがロックされるため、条件によっては作業床の高さ2mでも使用できる場合があります。


  • フックをかける位置に応じて、 タイプ1・タイプ2の選択します

    フックをかける位置に応じて、 タイプ1・タイプ2の選択します

  • 3M™ DBI-サラ™ Nano-Lok™ Light 巻取り式ランヤード(右側)であれば、高さ2m ~ 5mでの作業床でもフルハーネスとの使用が可能です。


安全と作業性の両立を実現する3M™ フルハーネスの6つの特徴

  • X型背面ベルト
    X型背面ベルト
    前屈時に背中が突っ張らない構造です。落下時には二方向から腰を支持し姿勢を安定させます。

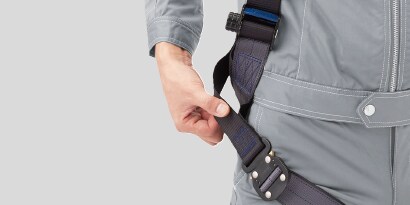

  • ループ型腰部ベルト
    ループ型腰部ベルト
    作業時の多様な動きに追従してスライドする構造のため作業時にベルトが突っ張りません。

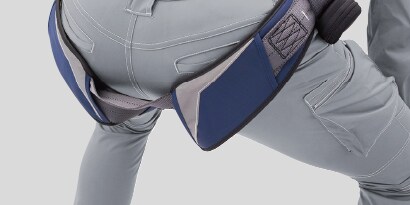

  • 骨盤サポート構造
    骨盤サポート構造
    落下時に衝撃荷重をでん部全体に効果的に分散し、局所的な荷重集中を軽減します。

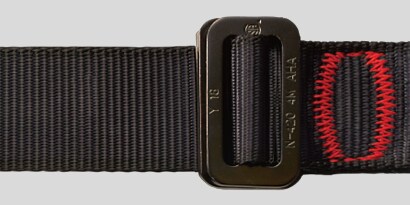

  • 金属製バックル
    金属製バックル
    太陽光や雨水による劣化が起こりにくい頑丈な金属製のバックルを採用しています。
  • フルハーネスに適した 素材とステッチ
    フルハーネスに適した 素材とステッチ
    柔らかいベルトで動きやすく、破断リスクを減らしたステッチを採用するなど現場に適した設計です。

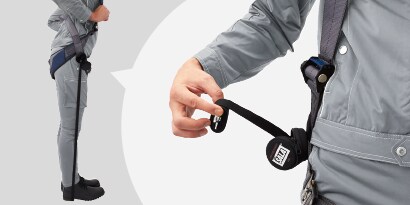

  • うっ血対策ストラップ
    うっ血対策ストラップ
    万一の宙吊り時に股部の圧迫を和らげ、うっ血のリスクを低減させます。

墜落制止用器具の規格適合 3M™ フルハーネス ラインナップ

  • 3M™ DBI-サラ™ エグゾフィット ネックス™ フルハーネス 1112972N Mサイズ
    3M™ DBI-サラ™ エグゾフィット ネックス™ フルハーネス 1112972N Mサイズ

    身体の負担を和らげる充実の快適性能

    Dec 1, 1901
  • 3M™ DBI-サラ™ エグゾフィット™ ライト フルハーネス 1114081N 回転式ベルトアジャスター Mサイズ
    3M™ DBI-サラ™ エグゾフィット™ ライト フルハーネス 1114081N 回転式ベルトアジャスター Mサイズ

    すばやく装着できて身体にフィット

    Dec 1, 1901
  • 3M™ DBI-サラ™ エグゾフィット™ ライト フルハーネス 1114079N パラシュート式ベルトアジャスター Mサイズ
    3M™ DBI-サラ™ エグゾフィット™ ライト フルハーネス 1114079N パラシュート式ベルトアジャスター Mサイズ

    すばやく装着できて身体にフィット

    Dec 1, 1901
  • 3M™ DBI-サラ™ エグゾフィット™ ライト フルハーネス H型 1114113N Mサイズ
    3M™ DBI-サラ™ エグゾフィット™ ライト フルハーネス H型 1114113N Mサイズ

    作業時の腿の動きを妨げないサイドループ H型腿ベルト製品

    Dec 1, 1901
  • 3M™ DBI-サラ™ エグゾフィット™ ライト フルハーネス フロントDリング付 1114103N Mサイズ
    3M™ DBI-サラ™ エグゾフィット™ ライト フルハーネス フロントDリング付 1114103N Mサイズ

    はしご昇降時、垂直親綱に接続可能

    Dec 1, 1901
  • 3M™ プロテクタ™ フルハーネス 1161649N M/Lサイズ
    3M™ プロテクタ™ フルハーネス 1161649N M/Lサイズ
    着用中の負担を減らす軽量・経済的なモデル
    Dec 1, 1901
  • 3M™ プロテクタ™ フルハーネス H型 1161655N M/Lサイズ
    3M™ プロテクタ™ フルハーネス H型 1161655N M/Lサイズ
    作業中の様々な動きに追従する新しいH型モデル
    Dec 1, 1901
  • 3M™ プロテクタ™ フルハーネス ワークポジショニング用 1161652N M/Lサイズ
    3M™ プロテクタ™ フルハーネス ワークポジショニング用 1161652N M/Lサイズ
    墜落制止・ワークポジショニング兼用
    Dec 1, 1901

3M™ ランヤード ラインナップ

  • 3M™ DBI-サラ™ Nano-Lok™ Light 巻取り式ランヤード シングル 3101739 (タイプ1)
    3M™ DBI-サラ™ Nano-Lok™ Light 巻取り式ランヤード シングル 3101739 (タイプ1)
    落下検知時のロック機能により、高さ5m以下の高所作業での使用に適した軽量設計のランヤード
    Dec 1, 1901
  • 3M™ DBI-サラ™ Nano-Lok™ Light 巻取り式ランヤード ツイン 3101740 (タイプ1)
    3M™ DBI-サラ™ Nano-Lok™ Light 巻取り式ランヤード ツイン 3101740 (タイプ1)
    落下検知時のロック機能により、高さ5m以下の高所作業での使用に適した軽量設計のランヤード
    Dec 1, 1901
  • 3M™ DBI-サラ™ EZ-Stop™ 伸縮式ランヤード 1246460N シングル(タイプ1)
    3M™ DBI-サラ™ EZ-Stop™ 伸縮式ランヤード 1246460N シングル(タイプ1)

    軽量で邪魔になりにくい伸縮式ランヤード

    Dec 1, 1901
  • 3M™ DBI-サラ™ EZ-Stop™ 伸縮式ランヤード 1246461N ツイン(タイプ1)
    3M™ DBI-サラ™ EZ-Stop™ 伸縮式ランヤード 1246461N ツイン(タイプ1)
    3M™ DBI-サラ™ EZ-Stop™ 伸縮式ランヤード 1246461N ツイン(タイプ1)
    Dec 1, 1901
  • 3M™ プロテクタ™ ロープランヤード 1260322N シングル (タイプ2)
    3M™ プロテクタ™ ロープランヤード 1260322N シングル (タイプ2)

    3M™ プロテクタ™ ロープランヤード 1260322N シングル (タイプ2)

    Dec 1, 1901
  • 頑丈で経済的なロープランヤード
    3M™ プロテクタ™ ロープランヤード 1260323N ツイン (タイプ2)
    頑丈で経済的なロープランヤード
    Dec 1, 1901
  • 3M™ DBI-サラ™ Nano-Lok™ 巻取り式ランヤード シングル3101743 (タイプ2)
    3M™ DBI-サラ™ Nano-Lok™ 巻取り式ランヤード シングル3101743 (タイプ2)
    腰より下の高さ、足元の高さにもフックをかけることができるタイプ2の巻取り式ランヤード
    Dec 1, 1901
  • 3M™ DBI-サラ™ Nano-Lok™ 巻取り式ランヤード ツイン3101744 (タイプ2)
    3M™ DBI-サラ™ Nano-Lok™ 巻取り式ランヤード ツイン3101744 (タイプ2)
    腰より下の高さ、足元の高さにもフックをかけることができるタイプ2の巻取り式ランヤード
    Dec 1, 1901
  • 3M™ DBI-サラ™ エグゾフィット™ ライト フルハーネス(回転式ベルトアジャスターモデル)

    3M™ DBI-サラ™ エグゾフィット™ ライト フルハーネス

    (回転式ベルトアジャスターモデル)

  • 3M™ DBI-サラ™ エグゾフィット™ ライト フルハーネス H型

    3M™ DBI-サラ™ エグゾフィット™ ライト フルハーネス H型

  • 3M™ DBI-サラ™ エグゾフィット ネックス™ フルハーネス

    3M™ DBI-サラ™ エグゾフィット ネックス™ フルハーネス

  • 3M™ DBI-サラ™ Nano-Lok™ Light 巻取り式ランヤード

    3M™ DBI-サラ™ Nano-Lok™ Light 巻取り式ランヤード

  • 3M™ プロテクタ™ フルハーネス

    3M™ プロテクタ™ フルハーネス

  • 3M™ DBI-サラ™  Lad-Saf™  垂直親綱シリーズ

    3M™ DBI-サラ™  Lad-Saf™

    垂直親綱シリーズ


  • 製品カタログ

    製品詳細を知りたい方はこちらから製品カタログをダウンロードいただけます。

    製品カタログはこちら

  • お問い合わせ

    詳しくはお問い合わせください。

    詳細はこちら
