道路の最大の凹凸からディスプレイを保護
3Mを活用して凹凸の激しい道路でもディスプレイを保護
お問い合わせはこちら

車インフォメーションディスプレイのためのクッションと減衰。

  • お客様の最も貴重なスペースのためのクッションと減衰。
  • 自動車用ディスプレイに必要な、ますます正確で軽量な材料にとって、振動と衝撃は大敵です。精密部品の数が増え、価値が上がる中、利用可能なスペースが増えない場合、効果的なエネルギー減衰、吸収、および散逸はさらに重要になります。

    衝撃時のほぼすべての衝撃エネルギーを内部で吸収および分散し、振動を低減し、ディスプレイのたわみや歪み、割れを防ぐ、薄くて軽量なクッションフォームと高減衰フォームを提供しています。また、電子および機械装置を衝撃、振動、および騒音から保護するためのカスタムアイソレータとして、高減衰エラストマーも提供しています。これらの製品は、要求の厳しい家電製品への適用において長年にわたり性能が実証されています。

    これは、粘着剤自体と、自動車の外装部品や建物の外装の建築パネルで30年以上にわたって性能が実証されている粘弾性フォームコアを介してエネルギーを吸収するように構築された耐衝撃性テープに追加されます。3Mが科学に基づいたソリューションを提供し、インフォメーションディスプレイを長期間そのまま維持できるようにします。


  • ライトマネジメント製品図
    3Mの電波障害管理

    優れたデザイン、高性能、安全。

    優れたデザイン、高性能、安全。

    衝撃やエネルギーの影響からの繊細な機器の保護に役立つ、薄くて軽量のクッションと高減衰フォーム。

    衝撃やエネルギーの影響からの繊細な機器の保護に役立つ、薄くて軽量のクッションと高減衰フォーム。




E-A-R™衝撃および振動材料

Provides shock and impact resistance while helping prevent buzz, squeak and rattle issues.

優れたフォームがHMIインターフェースを保護する仕組み

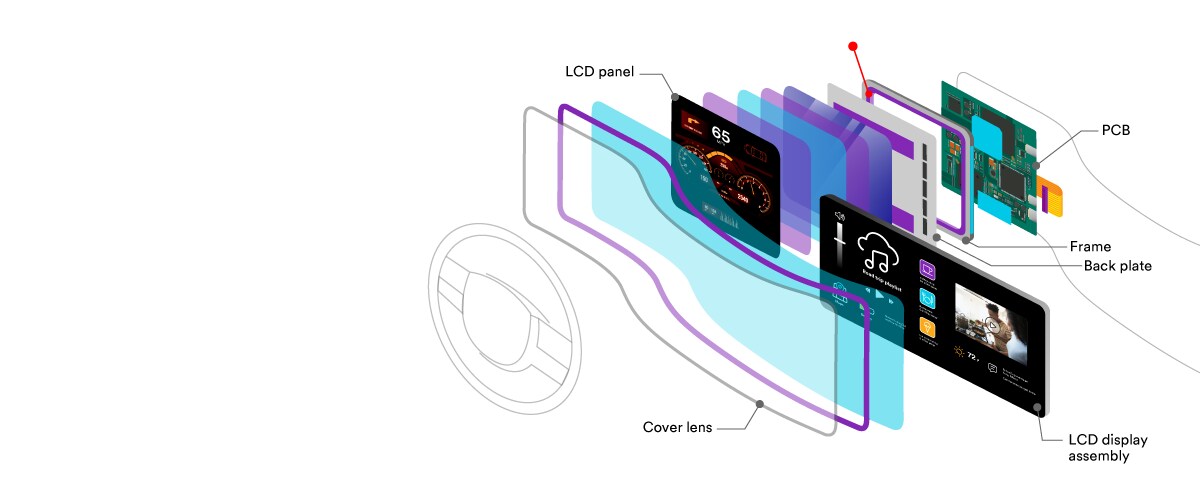

衝撃による損傷は、衝撃エネルギーが、ぶつかったり振動したりしたディスプレイパネルフレームなどの衝撃部品と、ディスプレイ画面の端などの静止部品との間で戻る、または跳ね返るときに発生します。E-A-R™ CONFOR™ Foamは、崩れや底付きなしに、振動や衝撃エネルギーを吸収して放散します。その結果、このエネルギーのほとんどはフォーム内に吸収され、フレームに戻されることはほとんどありません。これにより、点荷重が減少してたわみが抑えられ、フレームと画面は一切損なわれません。

衝撃エネルギーを止めるための落下試験

落下の高さ:2フィート • フォームの厚さ:1インチ • 重量:16.9ポンド

16.9ポンドの重りを使用した従来の落下衝撃試験は、減衰されていないウレタンが衝撃エネルギーのほぼすべてを返し、CONFORフォームがそれを吸収することを示しています。

  • 耐衝撃性フォーム

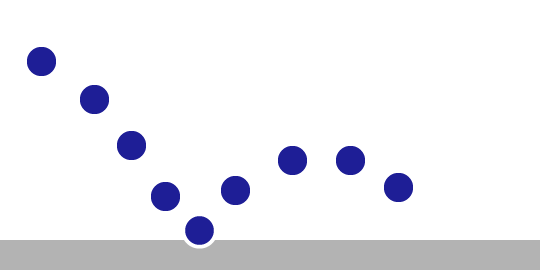

    減衰されていないウレタンフォーム

    ウレタンフォームの最大加速度応答:173 g

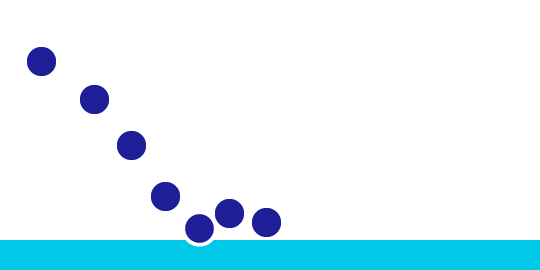

  • 3Mクッションフォーム
    E-A-R™ CONFOR™ SC Foam

    最大加速度応答 – E-A-R™ CONFOR™ Foam – 63.2 g

クッションと減衰

クッションと減衰

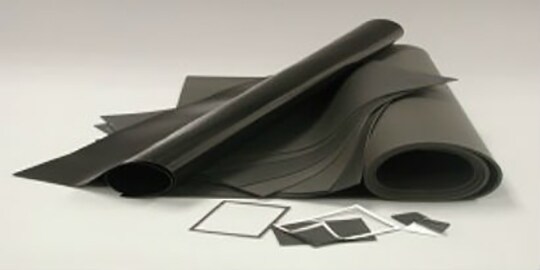

  • 3M企業であるAearo Technologies LLCの製造するこれらのフォームは、衝撃保護やBEVインフォテインメントディスプレイシステムの騒音、きしみ音、ガタガタ音を低減するなどのアプリケーション向けに開発されています。最大95%まで簡単に圧縮でき、狭いスペースでの衝撃保護を可能にします。

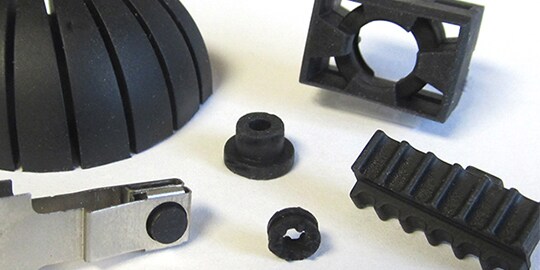

  • この高減衰熱可塑性成形品は、電子および機械装置を衝撃、振動、および騒音から保護するために特別に開発されました。生産効率向上のために既製またはカスタム設計のアイソレータ部品としてご利用いただけます。

耐衝撃性と耐振動性

耐衝撃性と耐振動性

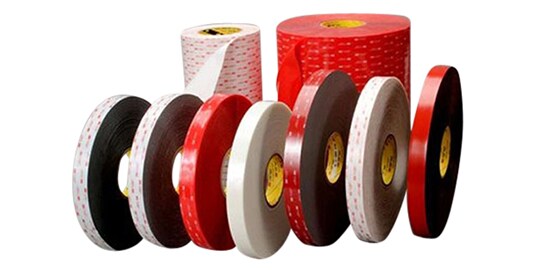

  • 100%独立気泡フォームで設計された基材を特徴とするこの粘弾性テープは、優れた耐衝撃性を提供するだけでなく、水、湿気、その他の汚染物質に対する恒久的な防水性を提供します。3M™ VHB™ Tapeの詳細については、HMIの貼合のページをご覧ください。

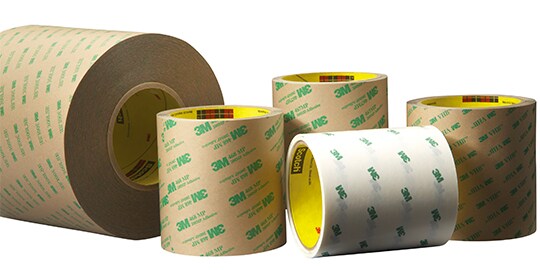

  • 3Mは、粘着剤における長年の経験に基づいて、特に耐衝撃性を高めるためにこれらのテープを考案しました。3Mの耐衝撃性テープの詳細については、HMIの貼合のページをご覧ください。


EMIテクニカルデータシート

以下のリンクで、最も頻繁に要求される電波障害(EMI)テクニカルデータシート(TDS)をご覧ください。
